Automobilové raznice malých výstužných dosiek

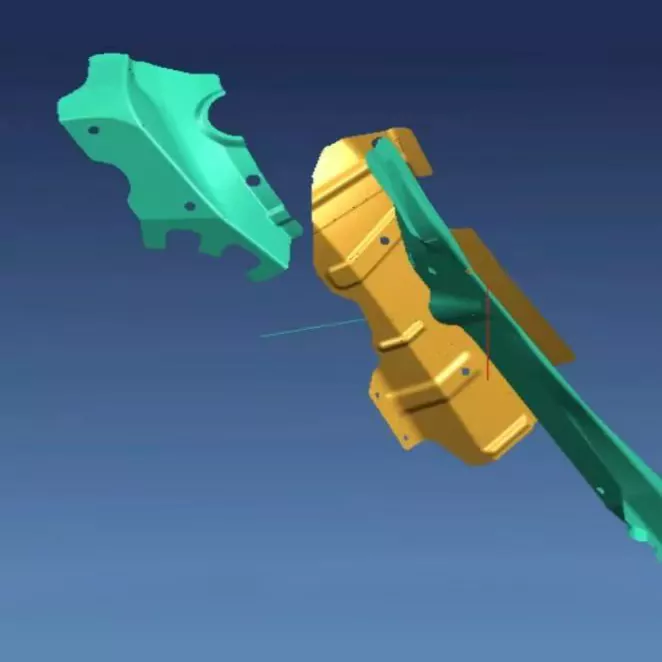

SIKAIDA Automotive Malé vystužovacie plechové raznice sú vysoko presné zariadenia s vysokou odolnosťou špeciálne navrhnuté pre časti výstužných dosiek karosérie automobilov. Spájajú pokročilú technológiu razenia a presný dizajn, aby splnili prísne požiadavky automobilového priemyslu. Ako profesionálna továreň SIKAIDA prísne kontroluje kvalitu výroby, aby zabezpečila stabilný výkon matrice a dlhú životnosť.

Hlavné vlastnosti produktu:

1. Vysoká presnosť a komplexné tvarovanie: Automobilové lisy na lisovanie malých výstužných dosiek majú zložité tvary. SIKAIDA používa profesionálny softvér na presné výpočty, aby sa zabezpečilo, že rozmerová presnosť dielu je kontrolovaná v rozmedzí ±0,1 mm, čo spĺňa požiadavky na diely karosérie.

2. Vysoká pevnosť a trvanlivosť: Dutiny a jadrá automobilových lisovníc malých výstužných dosiek sú vyrobené z vysokotvrdých formovacích ocelí, ako sú SKD11 a Cr12MoV, pričom po tepelnom spracovaní dosahujú tvrdosť HRC48-52. Ich životnosť presahuje 500 000 cyklov, čo zákazníkom znižuje náklady na výmenu.

3. Viacprocesový integrovaný dizajn: Integrácia viacerých mechanizmov umožňuje viacprocesové kompozitné tvarovanie, vrátane razenia a ohýbania, dokončenie spracovania dielov v jednom kroku, zlepšenie efektívnosti a zníženie nákladov.

4. Presný vodiaci a vyvažovací systém: Vybavený presnými vodiacimi a vyrovnávacími zariadeniami, ktoré zaisťujú presné zarovnanie hornej a dolnej matrice, znižujú opotrebenie a zlepšujú stabilitu kvality produktu.

5. Inteligentné hniezdenie a optimalizácia: V kombinácii so softvérom CAE na optimalizáciu hniezdenia dosahuje využitie materiálu viac ako 85 %, čím sa redukujú chyby tvarovania a zaisťuje sa vysoká výťažnosť produktu.

Aplikácie produktov

1. Systém vystuženia panelov dverí: Zvyšuje pevnosť dverí, zlepšuje odolnosť proti nárazu a chráni bezpečnosť cestujúcich;

2. Štruktúra výstuže podlahy: Zlepšuje tuhosť karosérie a zabezpečuje jazdnú stabilitu;

3. Komponenty vystuženia stĺpikov: Optimalizuje prenos kolíznej energie a znižuje deformáciu karosérie;

4. Rám prístrojovej dosky: Podporuje prístrojovú dosku a zabezpečuje presnosť inštalácie;

5. Rám spevnenia sedadla: Zlepšuje stabilitu sedadla a schopnosti ochrany pred kolíziou.

Výrobný proces

1. Dizajn a analýza produktu

Stroje na razenie malých výstužných dosiek pre automobilový priemysel využívajú profesionálny softvér na analýzu tvarovateľnosti a optimalizáciu procesov, predpovedanie a riešenie problémov tvárnenia na určenie optimálneho riešenia.

2. Návrh štruktúry formy

Celý proces návrhu je dokončený pomocou 3D návrhového softvéru, aby sa zabezpečila primeraná štruktúra formy a pohodlná údržba.

3. Výber a príprava materiálu

- Pracovné časti: Formová oceľ s vysokou tvrdosťou je vybraná tak, aby bola zaistená odolnosť proti opotrebeniu a nárazu;

- Rám formy: Konštrukčná oceľ sa používa po tepelnom spracovaní na zabezpečenie štrukturálnej stability;

- Štandardné diely: Ložisková oceľ sa používa na zabezpečenie presnosti a odolnosti.

4. Proces presného obrábania

- Hrubé obrábanie: Portálová frézka sa používa na obrábanie základného povrchu a dutiny, pričom sa ponechá rezerva na konečnú úpravu.

- Finish Machining: CNC obrábanie, rezanie drôtom a ďalšie procesy sa používajú na zabezpečenie toho, aby presnosť a drsnosť povrchu spĺňali normy.

- Povrchová úprava: Nitridácia, povlakovanie a iné procesy sa používajú na zlepšenie tvrdosti a odolnosti proti opotrebovaniu, čím sa zabezpečuje kvalita.

5. Montáž a ladenie

Po presnej montáži sa forma testuje na stroji. Vykonáva sa kontrola prvého kusu a sériová skúšobná výroba, aby sa zabezpečila stabilita a spoľahlivosť formy.

Vývojové trendy

1. Ľahká a vysokopevná integrácia: Prispôsobenie sa novým materiálom na dosiahnutie integrovaného formovania zložitých štruktúr.

2. Presnosť a inteligencia: Vývoj smerom k presnosti na úrovni mikrónov, integrácia inteligentného monitorovania a funkcií vlastnej optimalizácie.

3. Rýchla výmena formy a flexibilita: Prijatie mechanizmu rýchlej výmeny formy, čas výmeny formy ≤ 15 minút.

4. Digitalizácia a virtuálne ladenie: Kombinácia technológie digitálneho dvojčaťa na skrátenie vývojového cyklu o viac ako 30 %.

5. Zelená výroba: Pri použití materiálov šetrných k životnému prostrediu a energeticky úsporného dizajnu je forma plne recyklovateľná.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú v lisovniach malých výstužných dosiek v automobilovom priemysle?

A1: Pracovné časti používajú predovšetkým vysokotvrdú formovaciu oceľ, ako sú SKD11, Cr12MoV a DC53. Rám formy používa konštrukčné ocele, ako je oceľ 45 a Q235. Štandardné diely, ako sú vodiace stĺpiky a vodiace puzdrá, používajú ložiskovú oceľ GCr15 na zabezpečenie pevnosti, tvrdosti a odolnosti formy.

Q2: Ako dlho trvá výrobný cyklus malých automobilových výstužných foriem?

A2: V závislosti od zložitosti a požiadaviek na presnosť formy je výrobný cyklus zvyčajne 8-16 týždňov. Jednoduché formy trvajú približne 8 týždňov, stredne zložité formy približne 12 týždňov a vysoko presné zložité formy môžu vyžadovať viac ako 16 týždňov. Konkrétny cyklus závisí od dizajnu produktu, technológie spracovania a času ladenia.

Q3: Aká je životnosť lisovacích lisovníc malých výstužných dosiek pre automobilový priemysel?

A3: Za normálnych podmienok používania a údržby môže životnosť malých lisovacích foriem na výstužné dosky dosiahnuť viac ako 500 000 cyklov. Vďaka vysokokvalitnému výberu materiálu, správnemu tepelnému spracovaniu a presnému obrábaniu môže životnosť niektorých matríc dosiahnuť 1 milión cyklov. Pravidelná údržba a správne skladovanie môžu výrazne predĺžiť životnosť foriem.

Q4: Ako zabezpečiť presnosť lisovaných výrobkov?

A4: Optimalizáciou parametrov procesu prostredníctvom analýzy CAE, prijatím vysoko presného vodiaceho systému, riadením spätného pruženia materiálu a pravidelnou kontrolou a udržiavaním presnosti formy je možné rozmerovú presnosť produktov kontrolovať v rozmedzí ±0,1 mm, čím sa zabezpečí stabilná a spoľahlivá kvalita produktu.
