Prispôsobené štandardné presné základne foriem od profesionálneho výrobcu v Číne

SIKAIDAŠtandardné presné základne foriem sú široko používané základné procesné zariadenia v priemysle výroby foriem. Ako "kostra" formy sa používajú na upevnenie a podopretie lisovacích komponentov, vodiacich mechanizmov a vyhadzovacích systémov. Ako profesionálny výrobca s vlastnou továrňou v Číne sa SIKAIDA zaviazala poskytovať nákladovo efektívne štandardné presné formy a ako spoľahlivý dodávateľ uspokojiť rôznorodé potreby globálnych zákazníkov.

TietoŠtandardné presné základne foriemprijať konvenčné tolerančné štandardy (rozmerová tolerancia ±0,1~1mm, rovinnosť ≤0,02mm/m), ktoré kombinujú ekonomické výhody, všestrannosť a rýchle dodanie. Pozostávajú zo štandardizovaných komponentov, ako je pevná základná doska formy a pohyblivá doska formy. Nasleduje podrobná klasifikácia.

Klasifikácia podľa typu formy

1. Základy vstrekovacích foriem

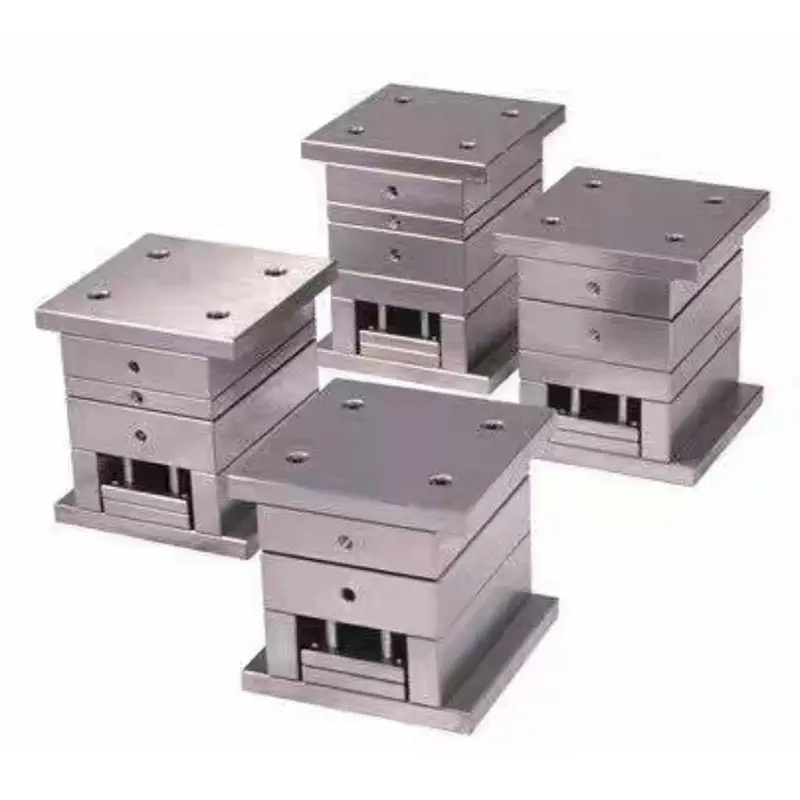

- Dvojdosková základňa formy (jedna deliaca plocha): Najpoužívanejšia štandardná základňa pre presné vstrekovacie formy SIKAIDA. Vyznačuje sa jednoduchou štruktúrou, nízkou cenou a rýchlym dodaním, vhodný pre väčšinu vstrekovaných výrobkov, ako sú škrupiny dennej potreby, diely domácich spotrebičov a plastové hračky. Dizajn jednej deliacej plochy zjednodušuje proces spracovania a montáže a zvyšuje efektivitu výroby.

- Trojdosková súprava matríc (úzka brána): V porovnaní s dvojdoskovou sadou matrice pridáva tlačnú dosku, čo má za následok o niečo zložitejšiu štruktúru, ale väčšiu všestrannosť. Vhodné pre malé presné diely vyžadujúce automatické odstránenie brány (ako sú malé plastové diely a presné predmety dennej potreby). Dvojitá deliaca plocha umožňuje automatické oddelenie brány a produktu, čím sa zabezpečí kvalita povrchu produktu.

2. Súpravy razníc

- Sada razníc na stĺpik zadného vedenia: Ponúka širokú pracovnú plochu pre ľahké podávanie, vhodnú na ručné ovládanie. Používa sa predovšetkým pre malé až stredne veľké lisované diely, ako sú spojovacie prvky, kuchynský riad a hardvérové ​​nástroje. Je to jeden z najbežnejšie používaných typov lisovacích súprav v štandardnom produktovom rade SIKAIDA.

- Súprava razidiel stredového vodiaceho stĺpika: Vodiaci mechanizmus je umiestnený na oboch stranách stredu a poskytuje vynikajúcu presnosť vedenia v porovnaní s typom zadného vodiaceho stĺpika. Vhodné pre lisované diely vyžadujúce vysokú presnosť vedenia (ako sú presné hardvérové ​​diely a malé lisované diely s miernymi rozmermi).

Klasifikované podľa štrukturálneho zloženia

SIKAIDAS Standard Precision Mold Bases využívajú štandardizovaný konštrukčný dizajn, pričom všetky komponenty sú sériovo vyrábané. To zaisťuje stabilnú kvalitu produktu a zároveň znižuje výrobné náklady. Štandardná konfigurácia pozostáva zo štyroch hlavných systémov s jasne definovanými funkciami a úzkou integráciou.

1. Séria šablón

Hlavné komponenty základne formy, vrátane panelu, pevnej šablóny (platňa A), pohyblivej šablóny (platňa B) a štvorcového železa (doska C), sú všetky vyrobené z 45# vysokokvalitnej uhlíkovej konštrukčnej ocele alebo nízkolegovanej ocele. Po tepelnom spracovaní dosahuje tvrdosť 240 ~ 270 HB, čo poskytuje vynikajúce komplexné mechanické vlastnosti a opracovateľnosť. Dôležité šablóny môžu byť vyrobené z predkalenej ocele P20, vyváženie výkonu a hospodárnosti.

2. Vodiaci systém

Primárne obsahuje vodiace stĺpiky a vodiace objímky využívajúce posuvné vedenie s vôľou 0,02~0,04 mm. Otvory vodiaceho stĺpika a vodiaceho puzdra sú spracované s presnosťou H7, čo zaisťuje flexibilný pohyb bez zaseknutia. To poskytuje presné vedenie pri otváraní a zatváraní formy a je rozhodujúce pre zabezpečenie základnej presnosti základne formy.

3. Vyhadzovací systém

Tento systém, ktorý sa skladá z resetovacej tyče a vyhadzovacích vodiacich kolíkov/objímok, vysunie lisovaný produkt z dutiny formy. Štandardizovaná konštrukcia zaisťuje stabilné a spoľahlivé vyhadzovanie, zabraňuje deformácii a poškodeniu produktu a prispôsobuje sa požiadavkám na vyhadzovanie rôznych typov produktov.

4. Upevňovací a polohovací systém

Obsahuje vysokopevnostné skrutky a vodiace kolíky na upevnenie komponentov základne formy, čím sa zabezpečí celková štrukturálna stabilita počas prevádzky formy. Štandardizovaný výber spojovacích prvkov a vodiacich kolíkov zabezpečuje dobrú zameniteľnosť a uľahčuje budúcu údržbu a výmenu.

Rôzne základne SIKAIDA Standard Precision Mold Bases majú jasne definované hranice použitia, čo umožňuje zákazníkom vybrať si vhodné modely na základe typu produktu, požiadaviek na presnosť a regiónu trhu. Všetky štandardné presné základne foriem SIKAIDA majú životnosť formy 100 000 až 500 000 cyklov, čím spĺňajú potreby priemyselnej výroby vo veľkom meradle a podporujú efektívnu výrobu pre zákazníkov.

Ako profesionálny výrobca a dodávateľ v Číne poskytuje SIKAIDA nielen dostatok štandardných špecifikácií, ale poskytuje aj neštandardné služby prispôsobenia. Môžeme navrhnúť základne sekundárnych foriem na základe zákazníckych výkresov, aby sme splnili personalizované potreby rôznych priemyselných odvetví.
