Automobilové vystužovacie lisovacie lúče

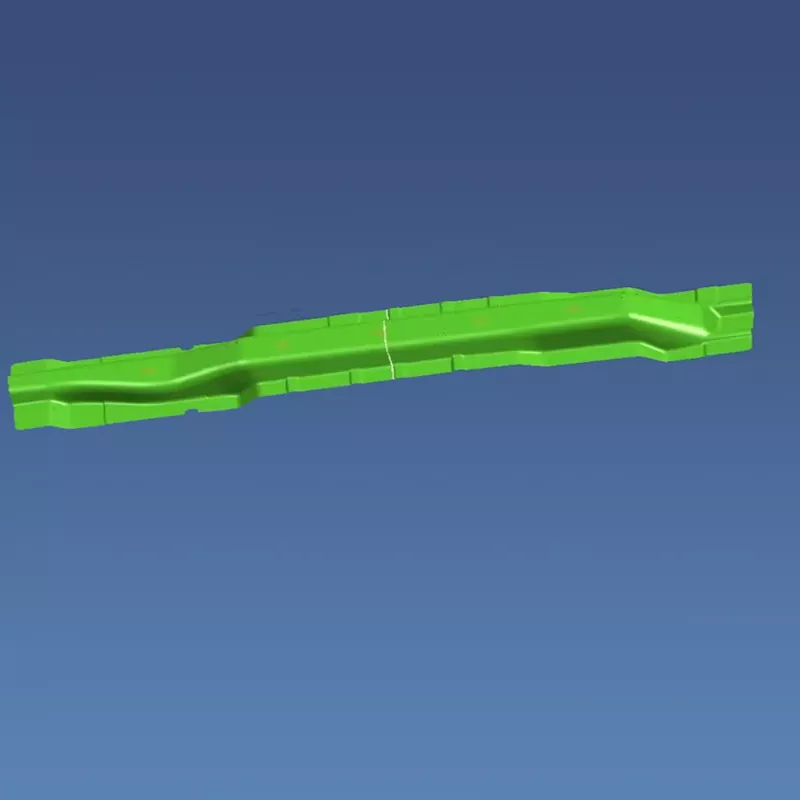

SIKAIDA Automotive Lisovacie lisovacie nosníky sú veľké, vysoko presné lisovnice používané na lisovanie výstužných nosníkov z plechu. Ako hlavný produkt ich dizajn a výroba spĺňajú požiadavky na bezpečnosť a odľahčenie automobilov, pričom integrujú špičkové technológie z viacerých oblastí. Naša továreň je vybavená moderným vybavením a profesionálnym tímom, ktorý zabezpečuje, že matrice spĺňajú medzinárodné normy a stabilne vyrábajú vysokovýkonné diely.

Podrobnosti o produkte

1. Aplikácia materiálu s vysokou pevnosťou

Výstužné nosníky často využívajú ľahké materiály, ako sú vysokopevnostná oceľ a hliníkové zliatiny. SIKAIDA Automotive Beam Lisovacie raznice sú navrhnuté tak, aby sa plne prispôsobili materiálovým vlastnostiam, optimalizovali štrukturálne a procesné parametre na zabezpečenie rozmerovej presnosti a mechanických vlastností lisovaných dielov.

2. Komplexný dizajn povrchu a rebrového systému

Zosilnená trámová konštrukcia je zložitá. SIKAIDA využíva vedecký povrchový dizajn na precízne riadenie toku materiálu, vyhýbanie sa defektom, ako je zvrásnenie a praskanie, čím sa zabezpečuje stabilita vystuženej konštrukcie nosníka.

3. Kontrola presného tvarovania

Diely na lisovanie zosilneného nosníka vyžadujú rozmerovú presnosť ±0,05 mm a vynikajúcu kvalitu povrchu. Formy SIKAIDA sú vybavené vysoko presnými vodiacimi, zaslepovacími a vyberacími mechanizmami, ktoré zaisťujú konzistenciu produktu a spĺňajú prísne požiadavky na kvalitu.

4. Integrovaný dizajn viacerých staníc

SIKAIDA využíva viacpolohové progresívne alebo kontinuálne formy lisovníc, ktoré integrujú viaceré procesy na výrazné zlepšenie efektivity výroby a konzistencie produktov, čím sa znižujú výrobné náklady zákazníkov.

5. Pokročilý mazací a vypúšťací systém

Vystužovacie lisovacie matrice SIKAIDA pre automobilový priemysel, ktoré riešia výzvy spojené s tvarovaním vysokopevnostnej ocele, sú vybavené automatickým mazaním a optimalizovaným systémom vybíjania, ktoré znižujú trenie, zabraňujú upchávaniu a zlepšujú efektivitu výroby a životnosť formy.

Vlastnosti a aplikácie produktu

1. Vystuženie konštrukcie karosérie: Používa sa v kľúčových oblastiach, ako sú protinárazové nosníky dverí a A/B/C stĺpiky na zlepšenie torznej tuhosti a bezpečnosti pri kolízii.

2. Ľahké riešenie: Dosahuje 15-25% zníženie hmotnosti dielov vďaka optimalizovanému dizajnu a ľahkým materiálom, pričom sa vyrovnáva pevnosť a požiadavky na nízku hmotnosť.

3. Vystuženie podvozkového systému: Používa sa v kľúčových komponentoch podvozku, ako je pomocný rám na zlepšenie ovládateľnosti vozidla a jeho odolnosti.

Úvod do výrobného procesu

1. Analýza CAE a návrh procesu

SIKAIDA používa profesionálny softvér na analýzu tvarovateľnosti na optimalizáciu procesov a štruktúr foriem vopred, predchádzanie potenciálnym problémom, skrátenie cyklu výskumu a vývoja a zníženie nákladov.

2. Dizajn formy

Tím výskumu a vývoja používa profesionálny softvér na úplný 3D návrh so zameraním na kľúčové aspekty, ako je vôľa razidla a matrice a dizajn držiaka polotovaru, aby sa zabezpečila dlhodobá stabilita a spoľahlivosť formy.

3. Výber materiálu

- Základňa formy: Vysoko kvalitná uhlíková konštrukčná oceľ, ako je oceľ 45 a P20 na zabezpečenie celkovej tuhosti.

- Pracovné časti: Oceľ Cr12MoV alebo slinutý karbid, zlepšujúce odolnosť proti opotrebovaniu a životnosť.

- Vodiace komponenty: Ložisková oceľ GCr15 zaisťujúca presnosť vedenia.

- Elastické komponenty: pružinová oceľ 60Si2MnA zaisťujúca stabilné lisovanie a vyberanie materiálu.

4. Presné obrábanie

Hrubé obrábanie: Hrubovanie s veľkým zariadením s ponechaním 0,2-0,5 mm prídavku na dokončovacie obrábanie.

Dokončovacie obrábanie: Použitie vysokorýchlostného CNC, rezanie drôtom, EDM atď., Zabezpečuje presnosť povrchu ± 0,01 mm a optimalizuje povrchovú úpravu.

Povrchová úprava: Použitie nitridácie, náteru atď., Zlepšenie tvrdosti formy a odolnosti proti opotrebeniu, zabránenie hrdze a predĺženie životnosti.

5. Montáž a ladenie (skúšobná forma T0)

Profesionálny personál zostaví formu a vykoná skúšobnú formu T0, pričom opakovane upravuje parametre procesu, upravuje a optimalizuje formu, kým diely nespĺňajú požiadavky na výkres.

Vývojové trendy

1. Technológia tvárnenia ocele s ultra vysokou pevnosťou

So zvyšujúcim sa dopytom po odľahčení vyvinula spoločnosť SIKAIDA technológiu foriem prispôsobenú pre ocele s ultra vysokou pevnosťou s pevnosťou presahujúcou 1500 MPa, pričom využíva pokročilé procesy, ako je tvárnenie za tepla, aby sa zvýšila bezpečnosť a ľahká podpora.

2. Inteligentné a digitálne monitorovanie

SIKAIDA integruje inteligentnú technológiu do výroby automobilových výstužných raziacich lisovníc, zabudovanie senzorov na monitorovanie v reálnom čase a kombinovanie technológie digitálneho dvojčaťa na dosiahnutie vlastnej optimalizácie parametrov a virtuálneho ladenia, čím sa zvyšuje efektívnosť výskumu a vývoja.

3. Technológia tvárnenia viacerých materiálov

Pre nové štruktúry, ako sú oceľovo-hliníkové kompozity, SIKAIDA vyvinula špecializované formy a procesy na dosiahnutie integrovaného tvarovania viacerých materiálov, čím sa ďalej znižuje hmotnosť.

4. Aplikácie technológie aditívnej výroby

SIKAIDA používa technológiu 3D tlače na výrobu zložitých štruktúr foriem, skrátenie výrobných cyklov, zlepšenie výkonu a životnosti foriem a zvýšenie konkurencieschopnosti zákazníkov.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú v lisovacích nástrojoch s výstužným lúčom pre automobily?

A1: Základňa formy bežne používa vysokokvalitnú uhlíkovú konštrukčnú oceľ, ako je oceľ 45 a P20. Pracovné časti (dierovač a matrica) bežne používajú vysoko uhlíkovú oceľ s vysokým obsahom chrómu (napríklad Cr12MoV), rýchloreznú oceľ alebo slinutý karbid. Vodiace komponenty používajú ložiskovú oceľ s vysokým obsahom uhlíka (napríklad GCr15) a elastické komponenty používajú vysokokvalitnú pružinovú oceľ (napríklad 60Si2MnA). Rôzne materiály a procesy tepelného spracovania je možné zvoliť podľa objemu výroby a požiadaviek na použitie.

Q2: Ako dlho trvá výrobný cyklus lisovacích lisovníc s výstužným lúčom pre automobily?

A2: Výrobný cyklus lisovníc s výstužným lúčom pre automobily je zvyčajne 8 až 15 mesiacov v závislosti od faktorov, ako je zložitosť dielu, tvarovateľnosť materiálu, technické požiadavky a výrobná kapacita. Komplexné viacpolohové progresívne matrice alebo matrice využívajúce nové materiály a procesy budú mať dlhší vývojový cyklus. Ich vývoj zahŕňa viacero etáp vrátane návrhu, analýzy CAE, presného obrábania, tepelného spracovania, montáže a ladenia, čo si vyžaduje prísnu kontrolu kvality a opakovanú optimalizáciu skúšobného lisovania, aby sa zabezpečil výkon formy a kvalita produktu.
