Automobilové lisovacie matrice s malým držiakom

Malé automobilové konzoly sú kritickými nosnými komponentmi, ktoré sa používajú na podporu zostáv, upevnenie pozícií, spojenie konštrukcií a prenos zaťaženia. SIKAIDA Automotive Small Bracket raziace raznice sú špeciálne navrhnuté pre rôzne presné držiaky, ako sú držiaky pre motory a zavesenia, integrujú komplexnú podporu a presné umiestnenie otvorov, aby splnili prísne požiadavky automobilovej výroby.

Hlavné vlastnosti produktu

1. Formovanie komplexnej nosnej konštrukcie

Napriek kompaktnej veľkosti a komplexnej štruktúre držiakov, formy SIKAIDA prostredníctvom presnej simulácie a kompenzácie odpruženia kontrolujú kritické rozmery v rozmedzí ±0,1 mm, čím zaisťujú rovinnosť, presnosť otvorov a tuhosť konštrukcie spĺňajúce normy.

2. Vysoká pevnosť a vysoká tuhosť

Základné komponenty automobilových lisovníc s malými držiakmi využívajú vysokotvrdé formovacie ocele, ako sú SKD11 a Cr12MoV, pričom po tepelnom spracovaní dosahujú tvrdosť 48–52 HRC. To im umožňuje odolávať vysokofrekvenčným nárazovým zaťaženiam a má životnosť presahujúcu 500 000 cyklov, čo zaisťuje stabilnú nosnosť.

3. Multifunkčný integrovaný dizajn

Integráciou viacerých procesov, ako je razenie, ohýbanie a dierovanie, a začlenením mechanizmov, ako sú posuvné bloky a dusíkové pružiny, je možné komplexné spracovanie dokončiť jedným ťahom, čím sa výrazne zlepší efektivita výroby a kvalita produktu.

4. Presné polohy otvorov a spojovací systém

Presnosť montážneho otvoru dosahuje ±0,05 mm a drsnosť steny otvoru Ra 0,8. Optimalizované prírubové a nitovacie spojovacie štruktúry zaisťujú bezpečné a neuvoľňujúce sa spojenie konzoly, čo zaručuje dlhodobé spoľahlivé používanie vozidla.

5. Inteligentné hniezdenie a optimalizácia CAE

Využitím softvéru CAE, ako je AutoForm, na optimalizáciu vkladania do seba, sa využitie materiálu zvýšilo na viac ako 85 %, čím sa efektívne znížia chyby tvárnenia a zníži sa množstvo odpadu.

Oblasti použitia

SIKAIDA Automotive Small Bracket Lisovacie raznice majú široké využitie, ktoré pokrývajú výrobu držiakov motora, zavesenia, prístrojovej dosky, sedadla, batérie, dverí a výfukového systému.

Výrobný proces

1. Dizajn produktu a analýza CAE

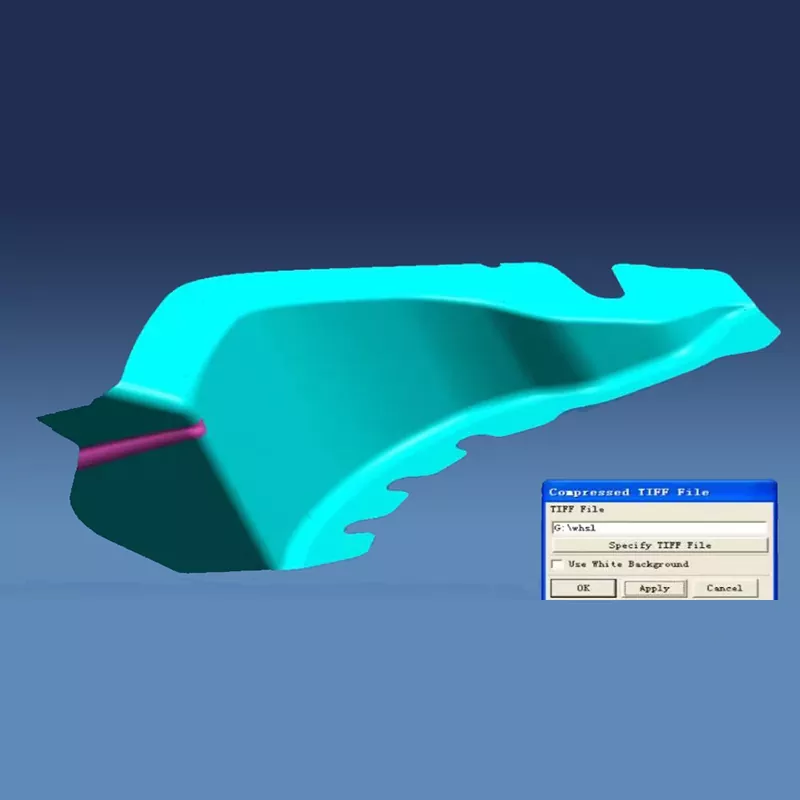

Vytváranie simulácií a optimalizácia procesov sa vykonáva pomocou softvéru CAE, aby sa identifikovali potenciálne chyby a určilo sa optimálne riešenie, čím sa zabezpečí úspešná výroba foriem.

2. 3D návrh štruktúry formy

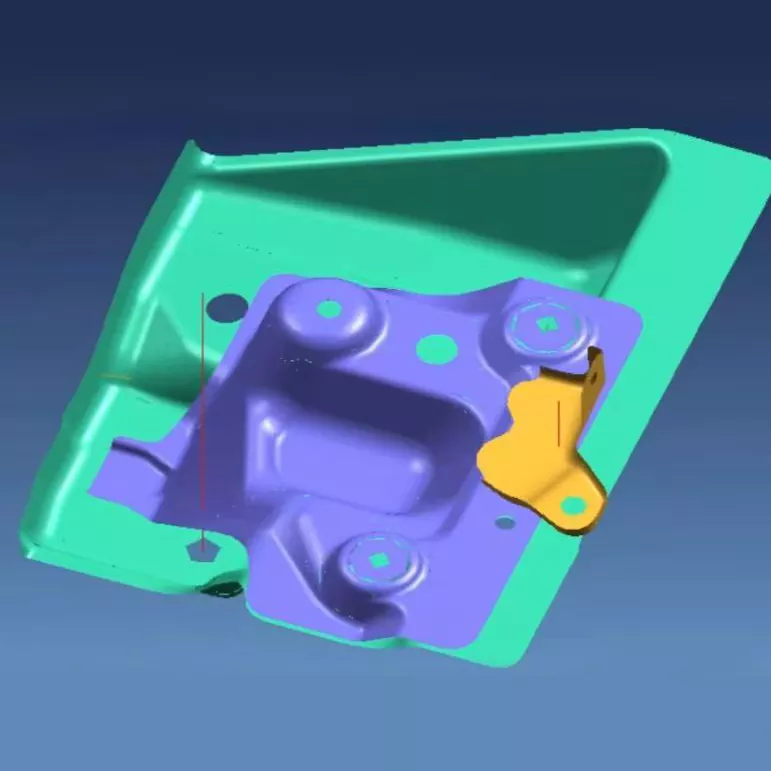

Automotive Small Bracket raziace matrice využívajú úplný 3D návrhársky softvér, ako je UG a CATIA, na zušľachťovanie dutín, vodiacich systémov a iných komponentov, čím sa zabezpečuje racionálna štruktúra formy a jednoduchá údržba.

3. Výber materiálu

Pracovné časti sú vyrobené z tvrdej formovacej ocele, ako je SKD11, základňa formy je vyrobená z ocele 45 s tepelným spracovaním, štandardné diely používajú ložiskovú oceľ GCr15 a dierovacie diely používajú rýchloreznú oceľ alebo slinutý karbid na zabezpečenie presnosti a odolnosti.

4. Presné obrábanie

Hrubé obrábanie umožňuje prídavky a presné obrábanie zaisťuje presnosť. Povrchové úpravy, ako je nitridovanie a tvrdé chrómovanie, ďalej zvyšujú tvrdosť formy a odolnosť proti opotrebovaniu, čo zaručuje kvalitu produktu.

5. Montáž a ladenie

Po precíznej montáži sa raznice s malým držiakom podrobí skúšobnému lisovaniu a ladeniu. Kontrola prvého kusu a sériová skúšobná výroba overujú presnosť, stabilitu a spoľahlivosť formy.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú v automobilových lisovacích nástrojoch s malými držiakmi?

A1: Pracovné časti používajú predovšetkým vysokotvrdú formovaciu oceľ, ako sú SKD11, Cr12MoV a DC53. Rám formy používa konštrukčné ocele, ako je oceľ 45 a Q235. Štandardné diely ako vodiace stĺpiky a puzdrá používajú ložiskovú oceľ GCr15. V oblastiach s vysokým opotrebením, ako sú dierovanie, sa niekedy používa tvrdá zliatina alebo rýchlorezná oceľ, aby sa zabezpečila pevnosť, tvrdosť a trvanlivosť formy.

Q2: Ako dlho trvá výrobný cyklus malých foriem pre automobilový priemysel?

A2: V závislosti od zložitosti a požiadaviek na presnosť formy je výrobný cyklus zvyčajne 10-18 týždňov. Výroba jednoduchých foriem na držiaky trvá približne 10 týždňov, foriem na držiaky so strednou zložitosťou 14 týždňov a vysoko presné zložité formy na držiaky môžu vyžadovať 18 týždňov alebo viac. Konkrétny cyklus závisí od zložitosti konštrukcie konzoly, požiadaviek na presnosť otvorov a náročnosti procesu obrábania.

Q3: Aká je životnosť automobilových lisovníc s malým držiakom?

A3: Za normálnych podmienok používania a údržby môže životnosť lisovníc pre malé držiaky dosiahnuť viac ako 500 000 cyklov. Vďaka výberu vysokokvalitných materiálov, správnemu tepelnému spracovaniu a presnému obrábaniu môže životnosť niektorých matríc dosiahnuť 1 milión cyklov. Najmä pre diely s vysokým opotrebením, ako je dierovanie, je na zabezpečenie kvality produktu potrebná pravidelná údržba a výmena.

Q4: Ako zabezpečiť presnosť a podporu výkonu vyrazených zátvoriek?

A4: Prostredníctvom analýzy CAE na optimalizáciu parametrov procesu, použitím vysoko presných vodiacich systémov, ovládania spätného pruženia materiálu a pravidelnej kontroly a udržiavania presnosti matrice je možné rozmerovú presnosť konzoly kontrolovať v rozmedzí ± 0,1 mm a rovinnosť nosnej plochy môže dosiahnuť 0,05 mm/m. Primeraný konštrukčný návrh a procesy tepelného spracovania zároveň zabezpečujú, že konzola má dostatočnú tuhosť podpery a pevnosť spojenia.

Q5: Aké sú kľúčové kontrolné body vo výrobnom procese konzolových foriem?

A5: Kľúčové kontrolné body pri výrobe foriem na držiaky zahŕňajú: ① Presné obrábanie otvorov na zabezpečenie presnosti inštalačných otvorov; ② Podpora povrchového obrábania, aby sa zabezpečila rovinnosť a hladkosť; ③ Vytvorenie štruktúry spojenia na zabezpečenie pevnosti spojenia; ④ Proces tepelného spracovania na zabezpečenie tvrdosti a húževnatosti; ⑤ Montáž a ladenie na zabezpečenie presnosti formy a prevádzkovej stability. Každý kontrolný bod vyžaduje prísnu kontrolu kvality a kontrolu procesu.
