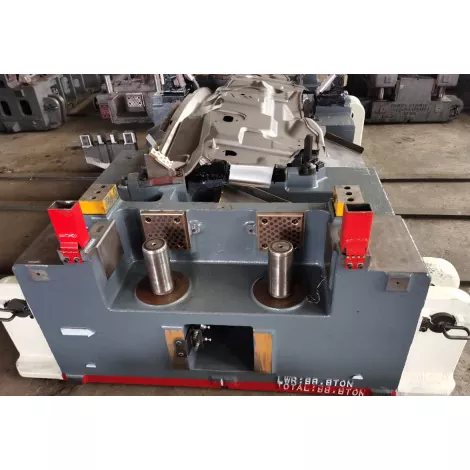

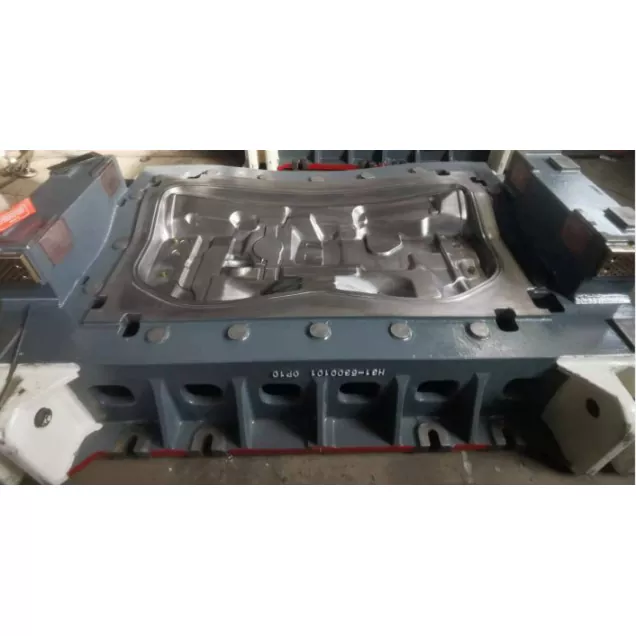

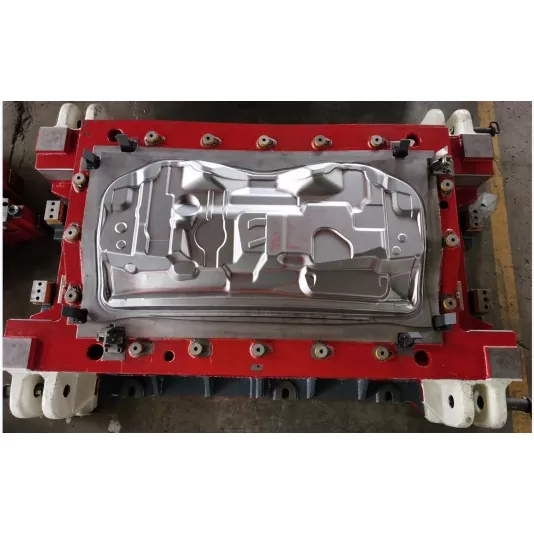

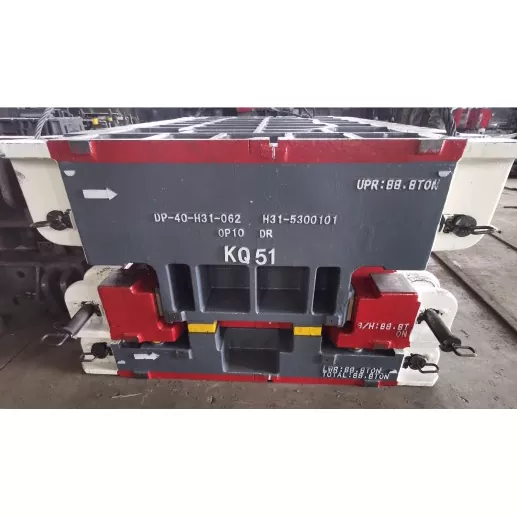

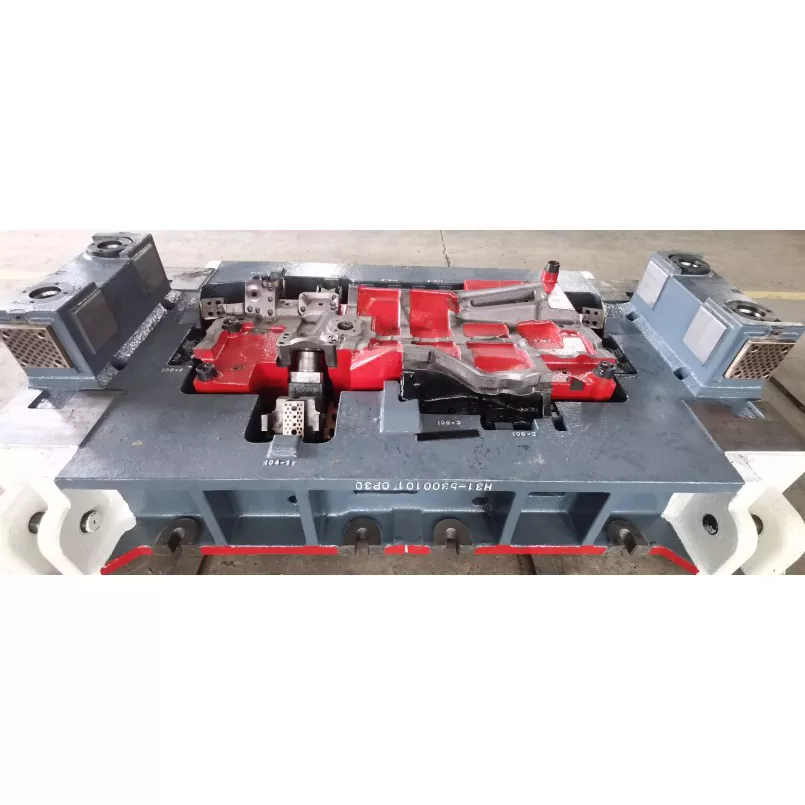

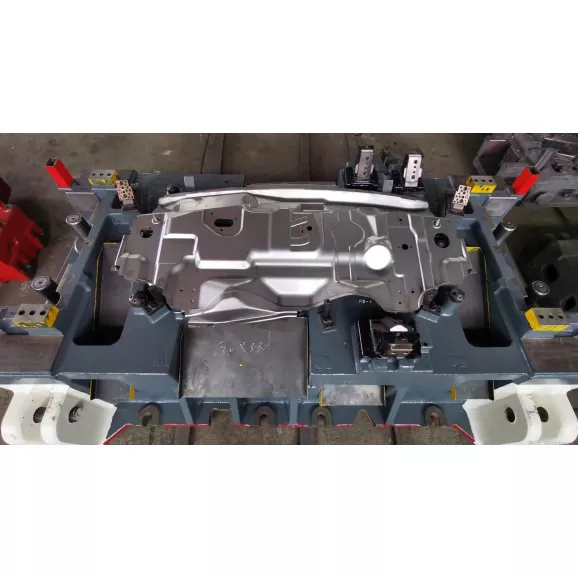

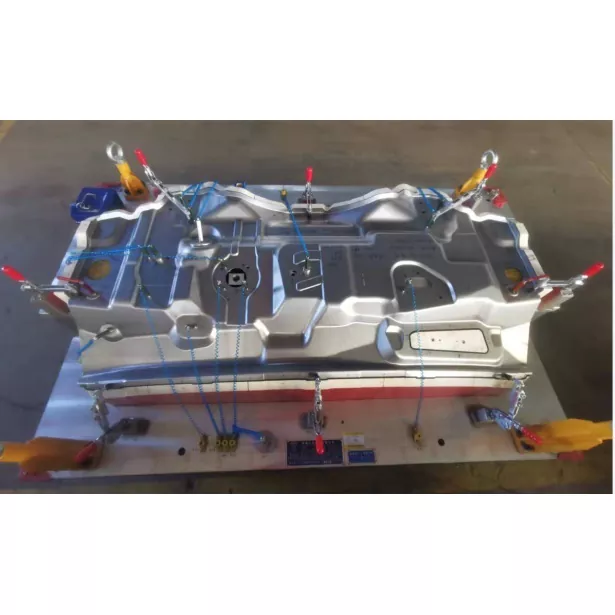

Raziace raznice na montáž predného panela automobilov

SIKAIDA Automotive Front Panel Montážne razidlá sú nezávisle vyvinuté špičkové presné zariadenia, vhodné na hromadnú výrobu zostáv predných panelov. Forma, ktorá rieši komplexnú štruktúru a vysoké požiadavky na zostavu predného panela (veľké panely karosérie), integruje pokročilé technológie na riešenie kľúčových výrobných problémov. Továreň je vybavená profesionálnym vybavením a špecializovaným tímom, aby sa zabezpečilo, že kvalita matrice spĺňa normy.

Podrobnosti o produkte

1. Formovanie štruktúry panelov veľkého tela

Presná kontrola toku materiálu a napínania, kľúčová rozmerová presnosť v rozmedzí ±0,1 mm, chyba rovinnosti ≤0,15 mm/m; oblasti hlbokého ťahania využívajú viacprechodové progresívne tvarovanie, aby sa predišlo defektom materiálu a zlepšila sa výťažnosť.

2. Komplexná technológia tvarovania zakriveného povrchu

Raziace raznice na montáž predného panela pre automobily využívajú hyperboloidné tvarovanie a nastaviteľnú štruktúru profilu. V kombinácii s analýzou CAE a optimalizáciou procesu rieši problémy, ako je zvrásnenie a praskanie, pričom dosahuje presnosť povrchu v rozmedzí ±0,05 mm, čím sa zabezpečuje kompatibilita so susednými komponentmi.

3. Integrovaný dizajn výstužného nosníka

Predný panel a výstužný nosník sú integrované pomocou technológie delených dutín, prispôsobujú sa vysokopevnostným materiálom a zabezpečujú geometrickú presnosť výstužného nosníka (rovnosť ≤0,1 mm/m, rovnobežnosť ≤0,15 mm).

4. Viaczložkové integrované tvarovanie

Viaceré procesy sú integrované a dokončujú viaczložkové tvarovanie v jednej lisovacej operácii; modulárny dizajn a rýchla výmena formy sa prispôsobujú výrobe s viacerými špecifikáciami, dosahujúc mieru využitia materiálu ≥80 % a zlepšujú efektivitu výroby.

5. Vysoká presnosť a bezpečnosť

Vysoko presné vedenie a tlaková spätná väzba zaisťujú presnosť kritického otvoru v rozmedzí ±0,05 mm; optimalizované konštrukčné riešenie zaisťuje navrhnutú deformáciu počas kolízií a zaručuje bezpečnosť cestujúcich.

6. Inteligentné riadenie a optimalizácia procesov

Raziace matrice na montáž predného panela pre automobily využívajú softvér CAE na optimalizovaný dizajn, využívajúci trojslučkový riadiaci a inteligentný monitorovací systém na monitorovanie stavu tvárnenia v reálnom čase, čím sa zaisťuje stabilná kvalita produktu.

Vlastnosti a aplikácie produktu

1. Osobné vozidlá: Zaisťuje tuhosť karosérie a bezpečnosť pri náraze, pričom spĺňa požiadavky na vonkajšie tesnenie;

2. Úžitkové vozidlá: Odoláva ťažkým nárazom, zaisťuje konštrukčnú spoľahlivosť a odolnosť;

3. SUV/terénne vozidlá: Prispôsobuje sa veľkým motorovým priestorom, čím zvyšuje ochranu prednej časti vozidla;

4. Elektrické vozidlá: Prispôsobuje sa špeciálnym požiadavkám, ako sú batérie a chladiace kanály, pričom zohľadňuje aj ľahký dizajn;

5. Závodné autá/výkonné autá: Spĺňa požiadavky na aerodynamiku, nízku hmotnosť a vysokú tuhosť;

6. Nákladné autá/autobusy: Prispôsobuje sa veľkým vozidlám, zaisťuje nosnosť a bezpečnosť pri kolízii.

Úvod do výrobného procesu

1. Dizajn a analýza produktu

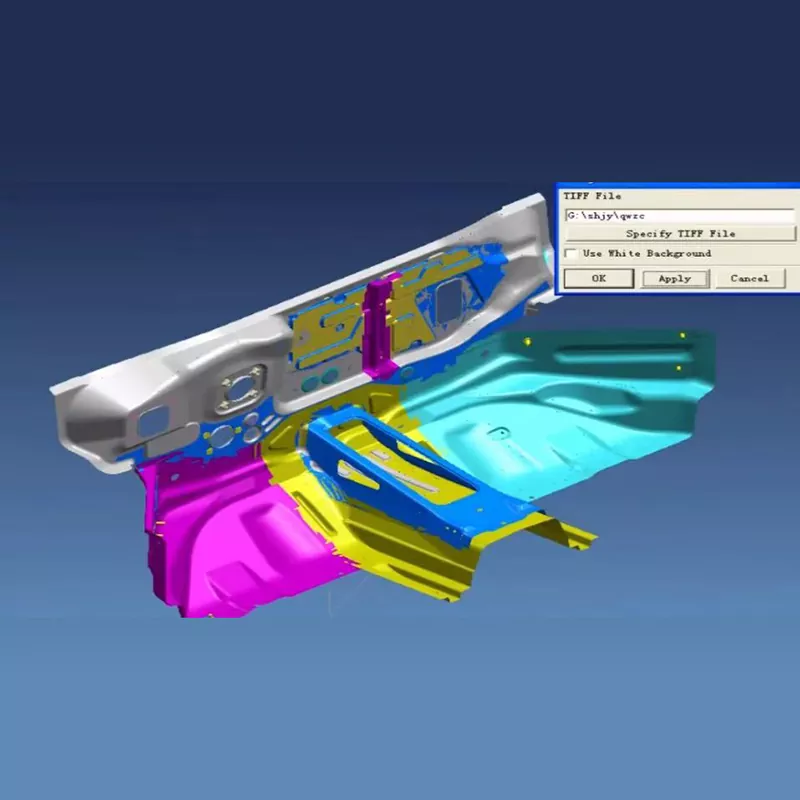

Profesionálny softvér sa používa na analýzu tvarovateľnosti a optimalizáciu procesov na určenie optimálnych parametrov, vyváženie bezpečnosti a presnosti montáže.

2. Návrh štruktúry formy

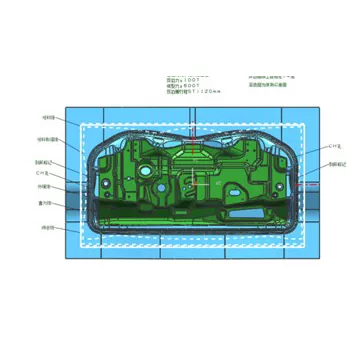

Plný 3D dizajn, modulárna štruktúra, jednoduchá údržba, prispôsobiteľné automatizovanej výrobe a robotickej prevádzke.

3. Výber a príprava materiálu

- Pracovné časti: Vyberá sa vysokotvrdá formovacia oceľ so špeciálnou zliatinou používanou v oblastiach hlbokého ťahania;

- Základňa formy/štandardné diely: Vysokokvalitná oceľ je vybraná na zabezpečenie pevnosti a presnosti;

- Povrchová úprava: Nitridácia, tvrdé chrómovanie atď., Na zníženie trenia a priľnavosti.

4. Proces presného obrábania

Hrubé opracovanie umožňuje prídavok na dokončovacie obrábanie. Povrchová úprava sa vykonáva pomocou špičkových zariadení, pričom sa dosahuje drsnosť povrchu Ra0,2, presnosť polohy otvoru ±0,01 mm a tvrdosť ≥HV950 po úprave spevnenia povrchu.

5. Montáž a ladenie

Presná montáž, ladenie parametrov na stroji, kontrola prvého kusu a dávková skúšobná výroba zaisťujú stabilitu a spoľahlivosť formy.

Vývojové trendy

1. Nízka hmotnosť a vysoká pevnosť: Prispôsobenie sa novým materiálom a využitie pokročilých procesov, vyváženie nízkej hmotnosti a bezpečnosti;

2. Optimalizácia presnosti a bezpečnosti: Vývoj smerom k presnosti na úrovni mikrónov, posilnenie online detekcie a optimalizácie kolízií;

3. Flexibilná výroba: Rýchla výmena formy (≤ 15 minút), prispôsobiteľná na multi-odrodovú, malosériovú výrobu;

4. Digitálne ladenie: Spojenie digitálnych dvojčiat na skrátenie vývojových cyklov o viac ako 30 %;

5. Zelená výroba: Ekologická a energeticky úsporná, prispôsobená potrebám nových energetických vozidiel.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú v lisovacích nástrojoch na montáž predného panela automobilov?

A1: Pracovné časti používajú hlavne vysokotvrdé formovacie ocele, ako sú SKD11, Cr12MoV a DC53. Na hlboké ťahanie dielcov a výstužných tvarovacích plôch nosníkov sa používa rýchlorezná oceľ práškovou metalurgiou alebo slinutý karbid. Rám formy používa konštrukčné ocele, ako je oceľ 45 a Q235, a štandardné diely, ako sú vodiace stĺpiky a vodiace puzdrá, používajú ložiskovú oceľ GCr15. Pre vysoko náročné zakrivené tvarovacie povrchy sa niekedy používajú keramické alebo diamantové povlakové materiály na zabezpečenie odolnosti proti opotrebovaniu a životnosti formy.

Q2: Ako dlho trvá výrobný cyklus pre montážne formy automobilového predného krytu?

A2: V závislosti od zložitosti a požiadaviek na presnosť zostavy prednej masky je výrobný cyklus zvyčajne 16-24 týždňov. Štandardné formy na montáž predného obloženia trvajú približne 16 týždňov, zložité formy zakrivených predných panelov trvajú 20 týždňov a veľmi veľké alebo ľahké formy na montáž predných panelov môžu vyžadovať viac ako 24 týždňov. Špecifický cyklus závisí od zložitosti štruktúry prednej masky, obtiažnosti tvarovania zakriveného povrchu a požiadaviek na bezpečnosť pri náraze.

Q3: Aká je životnosť foriem?

A3: Za normálnych podmienok používania a údržby môže životnosť lisovacích foriem na montáž prednej masky dosiahnuť viac ako 300 000 cyklov. Vďaka výberu vysokokvalitných materiálov, správnemu tepelnému spracovaniu a presnému opracovaniu môže životnosť niektorých foriem dosiahnuť 500 000 cyklov. Oblasti s vysokým opotrebením, ako sú hlbokoťažné tvarovacie plochy, výstužné plochy tvoriace nosníky a zakrivené povrchy, si vyžadujú pravidelnú údržbu a výmenu, aby sa zabezpečila kvalita produktu a stabilita tvarovania.

Q4: Ako je zaručená presnosť a bezpečnosť zostavy prednej masky?

A4: Optimalizáciou parametrov procesu tvarovania pomocou analýzy CAE, použitím vysoko presného vodiaceho systému, ovládaním spätného pruženia materiálu a distribúcie hrúbky a pravidelnou kontrolou a udržiavaním presnosti formy je možné rozmerovú presnosť zostavy predného panela kontrolovať v rozmedzí ± 0,1 mm a rovinnosť spojovacích plôch môže dosiahnuť 0,15 mm/m. Primeraný konštrukčný návrh a proces tepelného spracovania súčasne zaisťujú, že zostava predného panela má dostatočnú konštrukčnú pevnosť a bezpečnosť pri kolízii.

Otázka 5: Aké sú kľúčové kontrolné body vo výrobnom procese montážnych razidiel automobilového predného panela?

A5: Kľúčové kontrolné body pri výrobe foriem na montáž predného panelu zahŕňajú: ① Presné opracovanie veľkých profilov krycích plôch na zabezpečenie rovinnosti a presnosti povrchu; ② Posilnenie kvality tvarovania nosníkových štruktúr na zabezpečenie polohy a pevnosti; ③ Kontrola toku materiálu zložitých zakrivených povrchov, aby sa predišlo chybám pri formovaní; ④ Presné opracovanie montážnych otvorov na zabezpečenie presnosti montáže; ⑤ Proces tepelného spracovania na zabezpečenie tvrdosti a húževnatosti. Každý kontrolný bod vyžaduje prísnu kontrolu kvality a kontrolu procesu, najmä presnú kontrolu tvorby veľkých krytov a zložitých zakrivených povrchových štruktúr.
