Automobilová raznica na ľavej strane panelu

SIKAIDA Automotive Lift Side Panel Die je veľký, vysoko presný a komplexný systém lisovacích nástrojov vyvinutý spoločnosťou SIKAIDA na lisovanie ľavej integrálnej bočnej steny z oceľových alebo hliníkových plechov. Nie je to jedna matrica, ale kompletný integrovaný systém vrátane kľúčových komponentov, ako sú raznice, ťažnice, orezávacie matrice a obrubovacie matrice. Výrobná úroveň tohto produktu priamo predstavuje najvyšší štandard lisovníc na panely automobilových karosérií a je základným symbolom komplexnej sily SIKAIDA ako profesionálneho dodávateľa v priemysle lisovníc.

Podrobné vlastnosti produktu

1. Veľká veľkosť a zložitá štruktúra

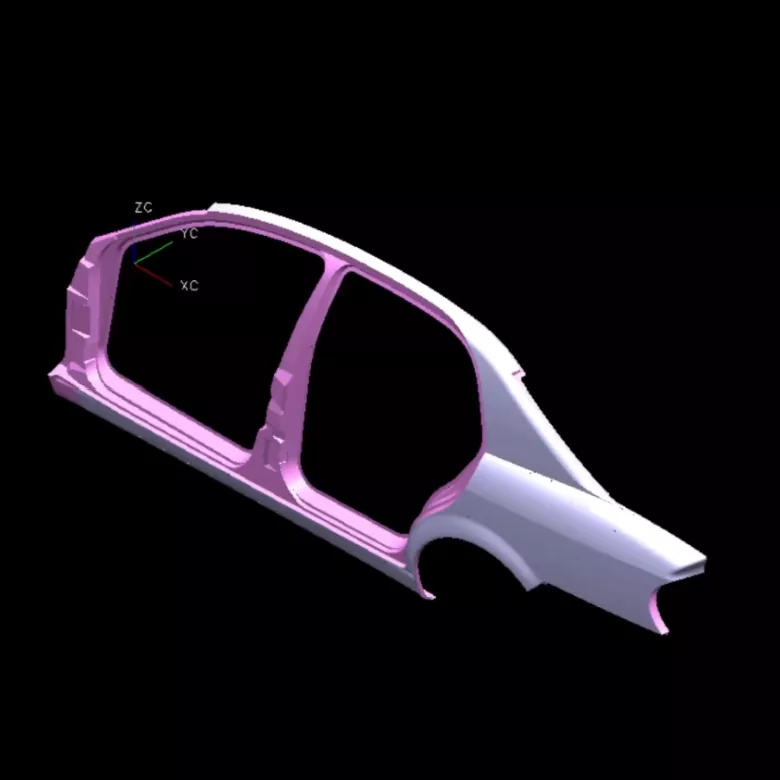

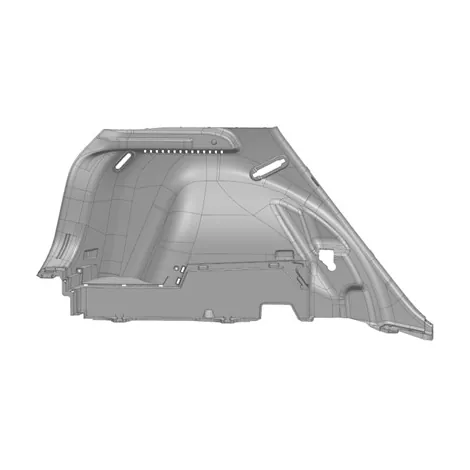

Ľavý bočný panel auta má veľké rozmery (zvyčajne viac ako 1,5 metra na dĺžku a 0,8 – 1 meter na šírku), so zložitým tvarom vrátane hlbokých rysov, zložitých zakrivení, okenných otvorov a rysových línií. Lisovacia raznica pre ľavý bočný panel pre automobilový priemysel SIKAIDA dokáže presne vytvarovať montážne otvory, výstužné rebrá a lemovacie detaily na bočnom paneli. Prostredníctvom profesionálnej simulačnej analýzy a optimalizácie štruktúry formy zaisťuje primerané rozloženie napätia a stabilné tvarovanie.

2. Vysoká presnosť a vysoké požiadavky na kvalitu

Ako hlavný vonkajší komponent automobilu musí byť ľavý bočný panel bez škrabancov, vrások, preliačin a iných defektov. SIKAIDA prísne kontroluje kvalitu s prísnymi požiadavkami na povrchovú úpravu formy a rozloženie tlaku. Povrchy na tvarovanie kľúčov sú jemne vyleštené do zrkadlového lesku, čím sa účinne vyhýbajú povrchovým defektom spôsobeným trením medzi plechom a formou pri lisovaní.

3. Viacprocesové integrované tvarovanie

Razenie ľavého bočného panelu si vyžaduje nepretržité dokončovanie viacerých procesov, vrátane vyrezávania, kreslenia, orezávania a obrubovania. Lisovacia matrica pre ľavý bočný panel od spoločnosti SIKAIDA bezproblémovo spolupracuje s modernými automatizovanými výrobnými linkami a využíva technológiu robotického prenosu na dosiahnutie nepretržitého lisovania na viacerých staniciach. To vyvažuje efektívnosť výroby s konzistentnou kvalitou produktu a usporiadanie vedeckého procesu skracuje výrobné cykly a znižuje náklady.

4. Komplexný vodiaci a vyvažovací systém

Pri riešení zložitých tvarov a veľkých rozmerov bočných panelov je matrica vybavená vysoko presným vodiacim systémom (vodiace stĺpiky, vodiace objímky, bočné vodiace dosky) na zabezpečenie presného uzavretia hornej a dolnej matrice. Komplexný vyvažovací systém (dusíkové pružiny, mechanické vyvažovacie bloky) zaisťuje stabilné a bezpečné lisovanie, čím sa predlžuje životnosť raznice.

5. Pokročilý systém mazania a ventilácie

Matrica obsahuje komplexný automatický mazací systém, ktorý automaticky aplikuje mazivo počas lisovania, čím sa znižuje trenie medzi plechom a matricou a zlepšuje sa kvalita tvárnenia. Veľké lisovnice sú vybavené viacbodovým odvzdušňovacím systémom, ktorý zabraňuje vráskam, preliačinám a iným chybám tvarovania spôsobeným zachyteným vzduchom.

Vlastnosti a aplikácie produktu

SIKAIDA Automotive Lift Side Panel Lift Die sa primárne používa pri výrobe bočných panelov pre osobné vozidlá, ako sú sedany, SUV a MPV. Môže sa použiť aj pri výrobe bočných panelov kabíny a iných krytov pre úžitkové vozidlá. Formy sú vyrobené z vysoko pevnej legovanej ocele, pričom kľúčové povrchy sú tepelne ošetrené a precízne leštené, výsledkom čoho je vysoká odolnosť proti opotrebovaniu, vysoká presnosť a dlhá životnosť. Ako profesionálna továreň s rozsiahlymi výrobnými skúsenosťami môže SIKAIDA prispôsobiť riešenia foriem podľa rôznych modelov vozidiel a potrieb zákazníkov, čím spĺňa rôznorodé výrobné požiadavky automobilového priemyslu.

Úvod do výrobného procesu

1. Analýza produktu a CAE simulácia

Pred návrhom formy používa SIKAIDA profesionálny softvér na simuláciu razenia, ako je AutoForm a Dynaform, na predpovedanie tvarovateľnosti, napätia a pruženia bočných panelov, vopred identifikuje riziká kvality, optimalizuje procesné riešenia a štruktúry foriem a znižuje náklady na skúšky a úpravy.

2. Dizajn formy

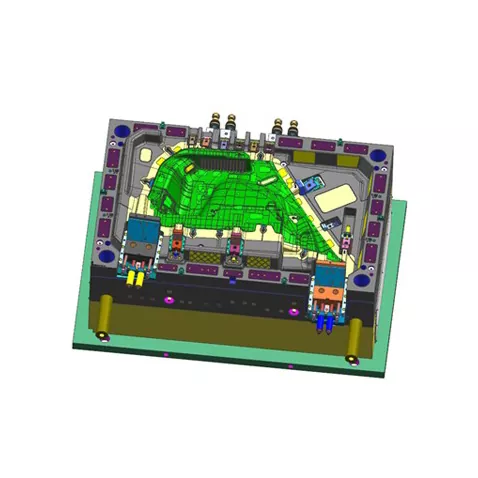

Na dokončenie úplného 3D návrhu všetkých komponentov vrátane hornej formy, spodnej formy a prítlačného krúžku sa používa pokročilý 3D návrhový softvér, ako sú UG a CATIA. Faktory, ako je hrúbka plechu a kompenzácia spätného odpruženia, sú plne zohľadnené, aby sa zabezpečila presnosť a stabilita formy. Návrhová schéma je kontrolovaná a potvrdená profesionálnymi inžiniermi.

3. Výber materiálu

Substrát na lisovanie ľavého bočného panelu pre automobilový priemysel používa vysokokvalitnú uhlíkovú konštrukčnú oceľ (ako je oceľ 45) alebo legovanú konštrukčnú oceľ (ako je 42CrMo), aby sa zabezpečila húževnatosť a tuhosť. Pracovné časti (profily, rezné hrany) používajú vysoko uhlíkovú nástrojovú oceľ s vysokým obsahom chrómu (ako Cr12MoV, SKD11) alebo oceľ z práškovej metalurgie na zabezpečenie vysokej tvrdosti, vysokej odolnosti proti opotrebovaniu a predĺženia životnosti formy.

4. Presné obrábanie

- Hrubé obrábanie: Počiatočné obrábanie sa vykonáva pomocou veľkej portálovej frézy alebo CNC portálového obrábacieho centra s prídavkom na konečnú úpravu.

- Finish Machining: Vysokorýchlostné CNC obrábacie centrum presné obrábanie profilov a rezných hrán zaisťuje rozmerovú presnosť a drsnosť povrchu.

- Špeciálne obrábanie: Elektroerozívne obrábanie (EDM) sa používa na spracovanie zložitých profilov a rohov; drôt EDM sa používa na obrábanie presných otvorov a obrysov; kalenie a popúšťanie sa vykonáva na dosiahnutie tvrdosti 48-52 HRC.

- Povrchová úprava: Tvrdé chrómovanie alebo nitridovanie sa aplikuje na profily na zlepšenie tvrdosti a odolnosti proti opotrebeniu, pričom sa vykonáva aj ochrana proti hrdzi a odmasťovanie.

5. Montáž a ladenie (skúšobná forma T0)

Všetky komponenty sú zmontované do kompletnej formy, inštalovanej na lisovacom zariadení na skúšobné lisovanie. Profesionálni technici opakovane upravujú parametre procesu, ako je tlak a zdvih, kým sa nevyrobí kvalifikovaný diel. Po kontrole prvého kusu a potvrdení merania rozmerov je doručený zákazníkovi.

Vývojové trendy

1. Ultra veľká integrovaná lišta

Automobilové bočné panely sa vyvíjajú smerom k väčším integrovaným štruktúram, ktoré si vyžadujú vyššiu tonáž formy (až 2000 ton a viac) a rozmerovú stabilitu. SIKAIDA neustále optimalizuje dizajn a technológiu spracovania, čo umožňuje vývoj ultra veľkých integrovaných lisovníc na bočných paneloch, aby vyhovovali potrebám nových energetických vozidiel a modelov novej generácie.

2. Aplikácia ľahkého materiálu

S rozvojom automobilového odľahčenia sa vo veľkej miere používajú nové materiály ako vysokopevnostná oceľ a hliníkové zliatiny. SIKAIDA optimalizuje štruktúru formy a technológiu povrchovej úpravy tak, aby sa prispôsobila tvarovacím charakteristikám nových materiálov (napr. raznice z hliníkovej zliatiny sú vybavené špeciálnymi nátermi a mazacími systémami).

3. Inteligentná výroba a digitalizácia

Vo forme sú zabudované tlakové a teplotné senzory na monitorovanie parametrov lisovania v reálnom čase, čo umožňuje prediktívnu údržbu a optimalizáciu procesu. V kombinácii s technológiou digitálneho dvojčaťa pre virtuálne ladenie je možné skrátiť vývojový cyklus o 20 – 30 %, čím sa zlepší efektívnosť výskumu a vývoja.

4. Rýchla výmena matrice a automatizácia

Pre potreby výroby viacerých druhov malých sérií forma využíva štruktúru rýchlej výmeny lisovnice (rýchle upínanie, automatické polohovanie), spojenú s automatizovanými robotmi a systémami vizuálnej kontroly, čím sa dosahuje vysoký stupeň automatizácie vo výrobe lisovania a zlepšuje sa flexibilita výroby.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú na lisovanie ľavého bočného panelu automobilov?

A1: Základňa formy bežne používa vysokokvalitnú uhlíkovú konštrukčnú oceľ (napríklad oceľ 45) alebo legovanú konštrukčnú oceľ (napríklad 42CrMo). Pracovné časti (profily, rezné hrany) používajú vysoko uhlíkovú nástrojovú oceľ s vysokým obsahom chrómu (ako Cr12MoV, SKD11) alebo oceľ z práškovej metalurgie na zabezpečenie vysokej tvrdosti (48-52 HRC) a vysokej odolnosti proti opotrebovaniu. Niektoré špičkové formy používajú technológiu slinutého karbidu alebo povrchového náteru na zvýšenie životnosti.

Q2: Ako dlho trvá výrobný cyklus formy na lisovanie ľavého bočného panela pre automobily?

A2: Výrobný cyklus lisovacích foriem pre ľavý bočný panel automobilu sa zvyčajne pohybuje od 8 do 15 mesiacov v závislosti od faktorov, ako je zložitosť dielu, požiadavky na presnosť a výrobná kapacita. Vývojový cyklus lisovníc so zložitým zakriveným povrchom môže presiahnuť 15 mesiacov, zatiaľ čo lisovnice s jednoduchou štruktúrou môžu byť dokončené do 8 až 10 mesiacov. Celý proces, od návrhu a spracovania až po montáž a ladenie, si vyžaduje spoluprácu viacerých oddelení.
