Lisovacia matrica na vnútorný panel veka automobilového kufra

Lisovacia matrica na vnútorné panely veka kufra SIKAIDA je veľký, zložitý a vysoko presný integrovaný systém foriem, ktorý sa používa na lisovanie za studena valcovanej ocele, nehrdzavejúcej ocele, hliníkovej zliatiny a iných kovových plechov do kvalifikovaných vnútorných panelov veka kufra. Nejde o jednu formu, ale o viacpolohový systém progresívnych alebo kompozitných foriem, ktorý dokáže dokončiť procesy tvarovania, orezávania, dierovania a obrubovania v jednej operácii. Je to meradlo pre technológiu výroby panelov automobilových karosérií, ktoré priamo určuje vzhľad, prispôsobenie a konštrukčné vlastnosti konečného produktu.

Hlavné vlastnosti produktu

1. Veľká veľkosť a zložitá štruktúra

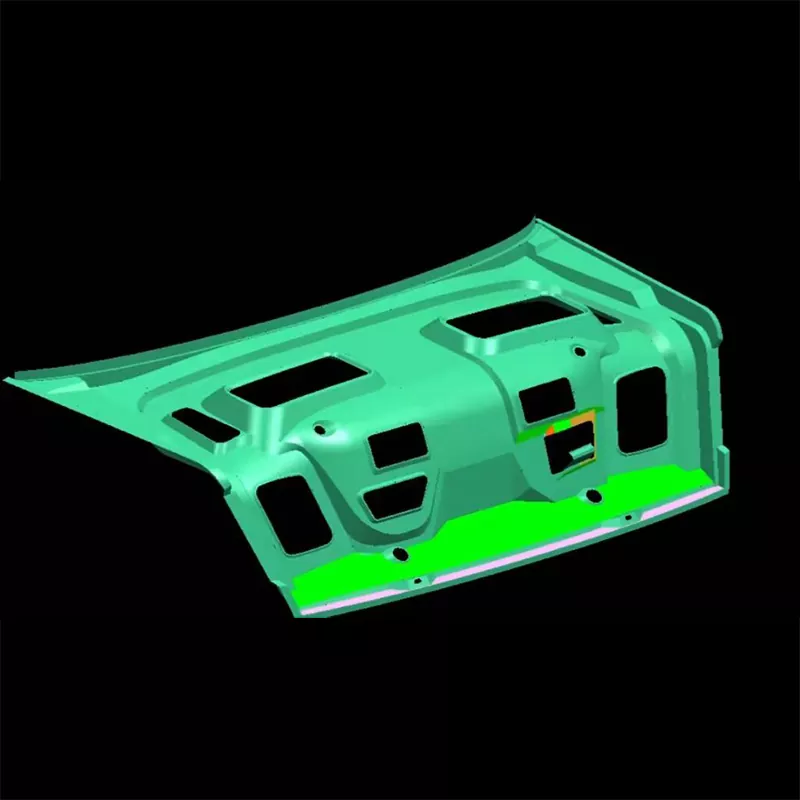

Vnútorné panely veka batožinového priestoru sú zvyčajne dlhšie ako 1,2 metra a široké 0,8 až 1,0 metra a majú zložité tvary vrátane výstužných rebier, montážnych otvorov a lemovacích konštrukcií. Raziaca matrica na vnútorný panel veka automobilového kufra využíva početné voľne tvarované povrchy a kontinuálne obrábanie na viacerých staniciach na zabezpečenie presného tvarovania zložitých kontúr.

2. Ultra vysoká presnosť a kvalita povrchu

Ako vonkajší a konštrukčný komponent nevyžaduje vnútorný panel kufra žiadne škrabance, vrásky ani praskliny. Formy SIKAIDA sa vyznačujú ultra hladkým povrchom, rovnomerným rozložením napätia a optimalizovaným tokom materiálu, dosiahnutým vďaka vysoko presnému obrábaniu a pokročilým technológiám povrchovej úpravy.

3. Kompatibilita viacerých materiálov

Štruktúra formy je kompatibilná s rôznymi plechovými materiálmi, ako je oceľ valcovaná za studena, galvanizovaná oceľ, nehrdzavejúca oceľ a hliníkové zliatiny, a je optimalizovaná pre tvarovací výkon a charakteristiky pruženia rôznych materiálov. Môže integrovať špeciálne polohovacie a rozpoznávacie systémy na dosiahnutie flexibilnej výroby.

4. Komplexný formovací mechanizmus a automatizácia

Pre množstvo negatívnych uhlov a podrezaných štruktúr je lisovacia matrica na vnútorný panel veka automobilového kufra vybavená kompletným klinovým, posuvným a hydraulickým formovacím mechanizmom, spojeným s automatickým podávaním, presným polohovaním a stabilným vykladacím systémom, čo umožňuje spoľahlivú bezobslužnú hromadnú výrobu.

5. Inteligentné monitorovanie a riadenie

Forma integruje tlakové senzory, detektory posunu a regulátory teploty, aby sa dosiahlo monitorovanie procesu formovania v reálnom čase, samooptimalizácia parametrov a sledovateľnosť kvality, čím sa zaisťuje konzistencia produktov v šarži.

Oblasti použitia

Lisovacie matrice na vnútorné panely kufra SIKAIDA sú široko používané v rôznych osobných vozidlách a súvisiacich oblastiach:

- Sedany, hatchbacky, SUV, MPV

- Nové energetické vozidlá (čisto elektrické, plug-in hybridné, hybridné)

- Výroba automobilových dielov

- Trh s náhradnými dielmi pre automobilový priemysel

S vývojom ľahkých vozidiel sa čoraz viac rozširuje použitie vnútorných panelov kufra z hliníkovej zliatiny. Naša technológia foriem sa neustále zdokonaľuje, aby sa prispôsobila vyšším materiálovým a procesným požiadavkám.

Výrobný proces

1. Analýza produktu a CAE simulácia

Raziaca matrica na vnútorný panel veka automobilového kufra využíva softvér AutoForm a Dynaform na analýzu tvarovateľnosti, predikciu spätného pruženia a simuláciu rozloženia hrúbky, aby sa proaktívne vyhlo chybám formovania, ako je praskanie, zvrásnenie a odpruženie.

2. Dizajn formy

Úplný 3D návrh pomocou softvéru UG, CATIA a SolidWorks, pokrývajúci povrchový dizajn, vodiace, vykladacie a polohovacie systémy, plne zodpovedajúce materiálovým vlastnostiam a parametrom zariadenia.

3. Výber materiálu

- Pracovné časti: Cr12MoV, SKD11, W6Mo5Cr4V2 (vysoká tvrdosť, vysoká odolnosť proti opotrebeniu)

- Základné telo: 45# oceľ, Q235 (vysoká pevnosť, vysoká tuhosť)

- Vodiace stĺpiky a puzdrá: Ložisková oceľ, SUJ2 (stabilná presnosť)

4. Presné obrábanie

- Hrubé obrábanie: Portálové frézovanie, drôtové EDM

- Povrchové obrábanie: Vysokorýchlostné CNC (presnosť ± 0,01 mm), brúsenie, leštenie

- Špeciálne obrábanie: Elektroerozívne obrábanie (EDM), elektrolytické leštenie

- Povrchová úprava: Nitridácia, chrómovanie, DLC povlak

5. Montáž a skúšobná forma T0

Po dokončení montáže a testovaní presnosti všetkých dielov sa vykoná skúšobné lisovanie a kontrola prvého kusu. Priebežná úprava a optimalizácia formy sa vykonáva až do dosiahnutia stabilnej hromadnej výroby.

Vývojové trendy

1. Odľahčenie a integrované lisovanie: Využitím hliníkových zliatin a vysokopevnostnej ocele je viacero komponentov integrovaných do jednej jednotky, čím sa znižuje počet dielov a spojovacích bodov.

2. Technológie tepelného tvarovania a hydroformovania: Formy sú široko používané na vysokopevnostné materiály a sú vybavené pokročilými systémami regulácie teploty a materiálmi odolnými voči vysokým teplotám, ktoré dosahujú tvarovacie teploty 500-900 ℃.

3. Inteligentná výroba a digitalizácia: Dosahuje sa integrácia senzorových sietí a kombinovanie technológie digitálneho dvojčaťa, virtuálne uvádzanie do prevádzky, prediktívna údržba a samooptimalizácia procesov.

4. Aplikácie aditívnej výroby: 3D tlač sa používa na výrobu zložitých kanálov chladiacej vody a ľahkých štruktúr, čím sa zlepšuje účinnosť foriem a skracujú sa výrobné cykly.

5. Technológia tvárnenia z viacerých materiálov: Prispôsobiteľná na oceľovo-hliníkové a plastovo-kovové kompozitné konštrukcie karosérie, spĺňajúce špeciálne potreby tvárnenia viacerých materiálov.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú na razenie vnútorného panelu veka automobilového kufra?

A1: Pracovná časť formy používa hlavne vysoko uhlíkovú nástrojovú oceľ s vysokým obsahom chrómu (napríklad Cr12MoV, SKD11) a vysokorýchlostnú oceľ na zabezpečenie vysokej tvrdosti a odolnosti proti opotrebeniu; základná časť používa konštrukčnú oceľ, ako je oceľ 45 a Q235 na zabezpečenie pevnosti; vodiace stĺpiky a puzdrá používajú ložiskovú oceľ alebo SUJ2. Výber materiálu formy bude upravený pre rôzne tvarovacie materiály; napríklad pri tvarovaní hliníkových zliatin sa bude venovať väčšia pozornosť nepriľnavosti materiálu a tepelnej vodivosti.

Otázka 2: Ako dlho trvá výrobný cyklus lisovacej matrice pre vnútorný panel veka automobilového kufra?

A2: Lisovacia matrica pre vnútorný panel kufra automobilu zvyčajne trvá 8 až 15 mesiacov od návrhu po dodanie. Konkrétny cyklus závisí od zložitosti produktu, typu materiálu, požiadaviek na presnosť a technickej úrovne výrobného podniku. Komplexné jednodielne lisovacie formy alebo lisovnice využívajúce nové materiály môžu mať dlhší vývojový cyklus.

Q3: Ako zabezpečiť kvalitu tvarovania vnútorného panelu kufra?

A3: Zabezpečenie kvality tvárnenia si vyžaduje kontrolu z viacerých aspektov: Po prvé, predbežná CAE simulačná analýza na predpovedanie potenciálnych chýb tvárnenia; po druhé, presnosť pri výrobe foriem s povrchovou úpravou zvyčajne vyžadujúcou Ra0,4 alebo vyššiu; po tretie, optimalizácia parametrov procesu vrátane tlaku, zdvihu a mazania; po štvrté, použitie pokročilých monitorovacích systémov na monitorovanie procesu tvarovania v reálnom čase; a po piate, prísna kontrola surovín a kontrola stability procesu.

Q4: Aká je životnosť formy?

Odpoveď 4: V závislosti od materiálu a procesu je životnosť lisovnice vnútorného panelu veka automobilového kufra zvyčajne medzi 300 000 a 1 000 000 cyklami. Použitie vysoko kvalitných materiálov na formy a vhodných procesov tepelného spracovania v kombinácii so správnou údržbou môže výrazne predĺžiť životnosť formy. Životnosť lisovacích nástrojov z hliníkovej zliatiny je vo všeobecnosti dlhšia ako životnosť lisovacích nástrojov z ocele.

Q5: Ako splniť požiadavky na tvarovanie rôznych materiálov?

A5: Formy musia byť špeciálne navrhnuté pre rôzne materiály. Napríklad tvárnenie ocele vyžaduje väčšiu tvárniacu silu a lepšie mazanie; tvarovanie hliníkových zliatin vyžaduje zohľadnenie priľnavosti materiálu a tepelnej vodivosti; a tvarovanie vysokopevnostnej ocele vyžaduje väčšiu kompenzáciu spätného pruženia. Úpravou tvaru formy, parametrov procesu a povrchovej úpravy je možné prispôsobiť tvarovacie charakteristiky rôznych materiálov.
