Lisovacie raznice na montáž predného zavesenia automobilov

SIKAIDA Automotive Front Suspension Montážne razidlá sú špeciálne navrhnuté pre sériovú výrobu a vysoko presnú výrobu závesných konštrukčných komponentov, spĺňajúce požiadavky na rozmerovú presnosť, tuhosť, únavovú životnosť a bezpečnosť pri kolízii. Sú široko používané v rôznych typoch vozidiel, vrátane osobných automobilov, úžitkových vozidiel a elektrických vozidiel.

Vlastnosti základnej technológie:

1. Formovanie komplexnej priestorovej štruktúry

Presné riadenie trojrozmerného toku materiálu a napínania v komponentoch zavesenia s kľúčovou rozmerovou presnosťou ±0,05 mm a presnosťou priestorovej polohy ±0,1 mm. Využitím technológie viacprechodového progresívneho tvárnenia sa zabráni stenčovaniu materiálu a koncentrácii napätia.

2. Vysokopevnostná nosná konštrukcia

Kompatibilné s vysokopevnostnou oceľou a ľahkými zliatinami, vysoko presné tvárnenie oblastí s vysokým namáhaním a kritických štruktúr, s priamosťou ≤ 0,08 mm/m a rovnobežnosťou ≤ 0,12 mm. Profesionálna technológia zaisťuje stabilný výkon materiálu.

3. Technológia presného obrábania otvorov

Integruje viacero procesov a dokončuje vysoko presné tvarovanie otvorov v jednej lisovacej operácii. Presnosť otvoru ±0,03 mm a valcovitosť priemeru otvoru ≤0,05 mm, spoliehajúc sa na vysoko presný vodiaci systém na zabezpečenie kvality otvoru.

4. Integrácia viaczložkového zvárania

Modulárny dizajn lisovacích lisovníc na montáž predného zavesenia automobilov s vyhradenými zváracími štruktúrami, využitím materiálu ≥ 85 %, prispôsobivosťou rýchlej zmeny formy na výrobu viacerých vozidiel a vylepšenou presnosťou montáže a pevnosťou konštrukcie vďaka kontrole deformácie zvárania.

5. Dynamická optimalizácia výkonu a bezpečnosti

Vďaka vysoko presnému navádzaniu a monitorovaniu v reálnom čase s presnosťou povrchu ± 0,02 mm, optimalizované rozloženie napätia predlžuje únavovú životnosť a vylepšený dizajn absorpcie energie zlepšuje bezpečnosť pri kolízii.

6. Inteligentné riadenie procesov

Využitím softvéru CAE na optimalizáciu parametrov sa využíva trojslučkový riadiaci systém a inteligentné monitorovacie zariadenia na dosiahnutie monitorovania procesu tvárnenia v reálnom čase, čím sa zabezpečuje konzistentná kvalita v hromadnej výrobe.

Oblasti použitia

Široko používaný v systémoch predného odpruženia osobných automobilov, úžitkových vozidiel, SUV, elektrických vozidiel, vysokovýkonných pretekárskych automobilov, nákladných automobilov a autobusov, prispôsobujúcich sa špecifickým potrebám rôznych modelov vozidiel.

Výrobný proces

1. Dizajn a simulácia produktu

Pomocou simulačnej technológie CAE sa vykonáva analýza tvarovateľnosti, výpočet odpruženia a dynamická optimalizácia, aby sa zabezpečila podpora údajov pre návrh formy.

2. Návrh štruktúry formy

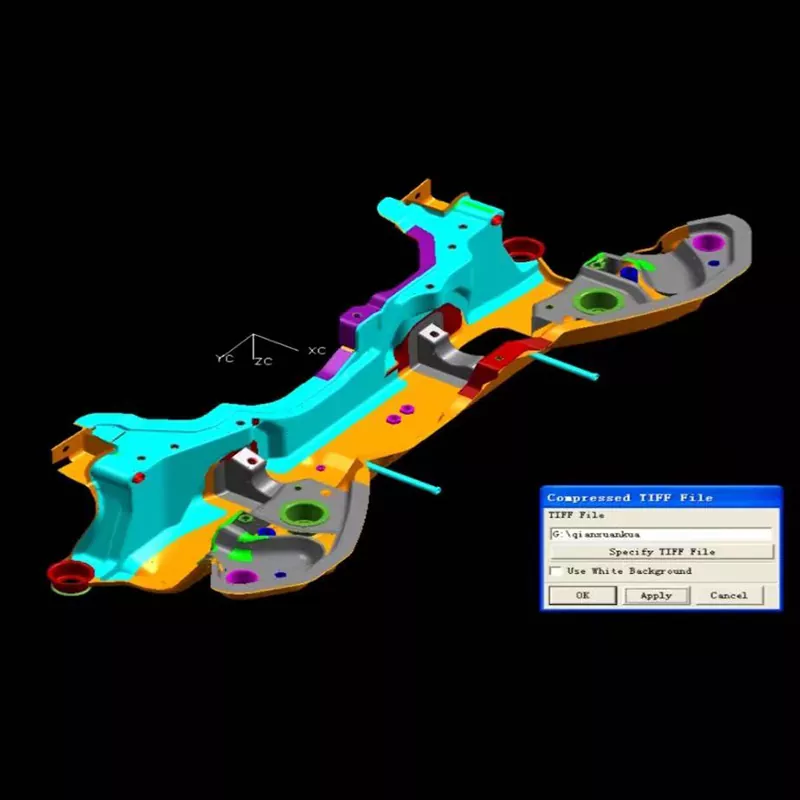

Prostredníctvom profesionálneho softvéru pre úplný 3D návrh je prijatý modulárny koncept na prispôsobenie sa automatizovaným výrobným linkám, čo uľahčuje ladenie a údržbu foriem.

3. Výber materiálu

Pracovné časti sú vyrobené z vysoko tvrdej formovacej ocele a špeciálnych zliatin; rámy foriem a štandardné diely sú vyrobené z vhodnej ocele; a povrchy dutín prechádzajú špeciálnou úpravou na zníženie trenia a adhézie.

4. Proces presného obrábania

Raziace matrice na montáž predného zavesenia automobilov prechádzajú hrubovaním, konečnou úpravou a povrchovou úpravou. Špecializované zariadenia zaisťujú presnosť obrábania, dosahujúc drsnosť povrchu Ra0,2-0,4μm. Kľúčové oblasti sú zosilnené.

5. Montáž a ladenie

Po presnej montáži sú diely podrobené tlakovej skúške a ladeniu. Prvokusová kontrola a šaržová skúšobná výroba optimalizujú parametre na zabezpečenie stabilnej výroby a spoľahlivosti produktu.

Vývojové trendy

Priemysel sa vyvíja v piatich hlavných smeroch: ľahká a vysoko pevná integrácia, presnosť a dynamická optimalizácia, rýchla výmena foriem a flexibilná výroba, digitálne virtuálne ladenie a ekologická udržateľná výroba, prispôsobenie sa trendom elektrifikácie a inteligencie v automobilovom priemysle.

Často kladené otázky

Otázka 1: Aké materiály sa zvyčajne používajú v lisovacích nástrojoch na montáž predného zavesenia automobilov?

A1: Pracovné časti používajú hlavne vysokotvrdé formovacie ocele, ako sú SKD11, Cr12MoV a DC53. Pre hlbokoťažné tvárnenie dielov a vysoko namáhané oblasti sa používa rýchlorezná oceľ práškovou metalurgiou alebo slinutý karbid. The mold base uses structural steel such as 45 steel and Q235 steel, while standard parts such as guide pillars and guide bushings use bearing steel GCr15. For extremely demanding spatial curved surface forming, ceramic or diamond coating materials are sometimes used to ensure the wear resistance and service life of the mold.

Otázka 2: Ako dlho trvá výrobný cyklus lisovacích nástrojov na montáž predného zavesenia automobilov?

A2: V závislosti od zložitosti a požiadaviek na presnosť zostavy predného zavesenia je výrobný cyklus zvyčajne 18-26 týždňov. Štandardné formy na zostavu predného zavesenia trvajú približne 18 týždňov, formy na komplexnú priestorovú štruktúru 22 týždňov a ultra veľké alebo ľahké formy na zostavu predného zavesenia môžu vyžadovať viac ako 26 týždňov. Konkrétny cyklus závisí od zložitosti konštrukcie predného zavesenia, náročnosti priestorového tvarovania a požiadaviek na dynamický výkon.

Q3: Aká je životnosť formy?

A3: Za normálnych podmienok používania a údržby môže životnosť razidiel zostavy predného zavesenia dosiahnuť viac ako 250 000 cyklov. Vďaka vysokokvalitnému výberu materiálu, správnemu tepelnému spracovaniu a presnému obrábaniu môže životnosť niektorých matríc dosiahnuť 450 000 cyklov. Oblasti s vysokým opotrebením, ako sú hlbokoťažné tvarovacie diely, vysoko namáhané nosné povrchy a presné otvory, si vyžadujú pravidelnú údržbu a výmenu, aby sa zabezpečila kvalita produktu a stabilita tvarovania.

Q4: Ako zabezpečiť presnosť a dynamický výkon zostavy predného zavesenia kolies?

A4: Optimalizáciou parametrov procesu tvarovania pomocou analýzy CAE, prijatím vysoko presného vodiaceho systému, ovládaním spätného pruženia materiálu a rozloženia hrúbky a pravidelnou kontrolou a udržiavaním presnosti formy je možné rozmerovú presnosť zostavy predného zavesenia ovládať v rozmedzí ± 0,05 mm a presnosť spojovacieho povrchu môže dosiahnuť ± 0,02 mm. Primeraný konštrukčný návrh a procesy tepelného spracovania zároveň zabezpečujú, že zostava predného zavesenia má dostatočnú konštrukčnú pevnosť a dynamický výkon.

Otázka 5: Aké sú kľúčové kontrolné body vo výrobnom procese lisovacích nástrojov na montáž predného zavesenia automobilov?

A5: Kľúčové kontrolné body pri výrobe foriem na montáž predného zavesenia zahŕňajú: ① Presné opracovanie zložitých priestorových plôch na zabezpečenie geometrickej presnosti; ② Kvalita tvarovania vysoko pevných nosných konštrukcií na zabezpečenie polohy a pevnosti; ③ Presnosť obrábania presných otvorov na zabezpečenie kvality montáže; ④ Pevnosť viaczložkových zváraných integrovaných štruktúr; ⑤ Procesy tepelného spracovania na zabezpečenie tvrdosti a húževnatosti. Každý kontrolný bod vyžaduje dôslednú kontrolu kvality a procesnú kontrolu, najmä pre presnú kontrolu tvorby zložitých priestorových štruktúr a vysokopevnostných nosných plôch.
