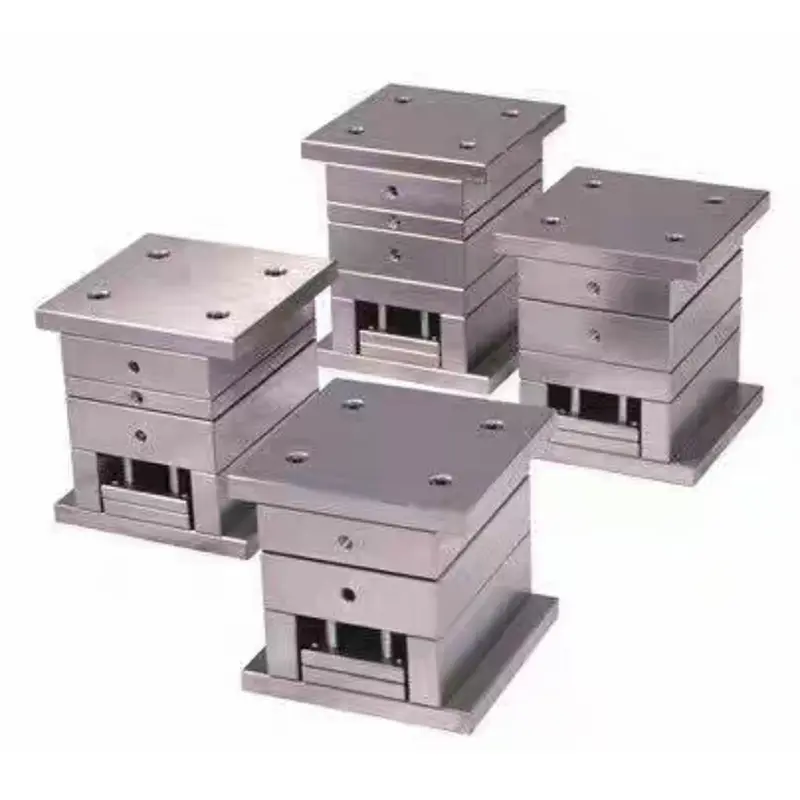

Štandardná a presná zjednodušená základňa formy pre malé brány

Táto základňa formy Standard Precision Simplified Small Gate má trojdoskovú štruktúru s bodovým uzáverom, ktorá je optimalizovaná z tradičných základov formy s jemným uzáverom. Nadbytočné pomocné mechanizmy sú eliminované, čo zjednodušuje dizajn pri zachovaní základných funkcií. Vyrába sa v čínskom závode integrujúcom výskum a vývoj, výrobu a kontrolu kvality a je dôveryhodným dodávateľom v priemysle lisovania plastov. Výrobok je vhodný pre sériovo vyrábané plastové výrobky s jednoduchými tvarmi a rovnomernou hrúbkou steny. Vďaka svojej vysokej nákladovej efektívnosti a stabilite je populárny v rôznych odvetviach.

Kľúčové vlastnosti

1. Štrukturálne vlastnosti

- Trojdosková konštrukcia: Pozostáva z pevnej dosky, pohyblivej dosky a vyhadzovacej dosky s vodiacimi stĺpikmi a puzdrami pre presné vedenie; jednobodové vstrekovanie s bodovým uzáverom, krátka dráha toku, minimálny zvyšok, vhodné pre malé produkty.

- Zjednodušený dizajn: Eliminuje zložité pomocné mechanizmy, čo vedie k jednoduchej štruktúre a zníženiu výrobných nákladov a zložitosti.

- Štandardná presnosť: Rozmerová presnosť ±0,05 mm, drsnosť povrchu ≤Ra0,8μm, spĺňajúce požiadavky bežných plastových dielov bez dodatočného spracovania.

2. Modulárny štandardný dizajn: Štandardná presná zjednodušená základňa formy pre malé brány prijíma medzinárodné štandardy, ako sú LKM a HASCO, s bežnými modelmi, ako sú 2020 a 2025, čo umožňuje rýchlu konfiguráciu a výmenu; modulárny dizajn uľahčuje údržbu a predlžuje životnosť.

3. Dizajn chladiaceho systému: Konštrukcia konvenčného okruhu chladiacej vody ponúka strednú účinnosť a jednoduché usporiadanie, spĺňa požiadavky na chladenie a zároveň uľahčuje spracovanie a údržbu, čím znižuje neskoršie náklady.

4. Výhody bodového vráta: Priemer vráta 0,5-2mm, minimálne a ľahko odstrániteľné značky, vhodné pre plasty s dobrou tekutosťou ako PP a ABS, zaisťujúce kvalitu produktu.

Aplikácie

Štandardná precízna zjednodušená základňa formy pre malé brány je vhodná na hromadnú výrobu plastových výrobkov, ako sú kryty malých spotrebičov a elektronické tlačidlá. Je kompatibilný s výrobkami, ktoré sú jednoduchého tvaru, majú jednotnú hrúbku steny a nemajú špeciálne požiadavky na vzhľad, čím pokrývajú potreby viacerých priemyselných odvetví.

Ekonomické výhody

1. Kontrolovateľné náklady: Vysoko presné základne foriem ušetria 30% až 50% nákladov na materiál a spracovanie, čím sa zvyšuje konkurencieschopnosť zákazníkov.

2. Krátky cyklus: Výrobný cyklus 2-4 týždňov umožňuje rýchlu reakciu trhu a skracuje čas uvedenia produktu na trh.

3. Jednoduchá obsluha: Jasná štruktúra, jednoduchá montáž a údržba, nízke požiadavky na zručnosti operátorov, uľahčenie výroby vo veľkom meradle.

Výrobný proces

1. Konštrukčná fáza: Určite štruktúru formy na základe parametrov plastového produktu, vyberte vhodnú základňu štandardnej formy a navrhnite dutinu a jadro pomocou softvéru, ako je UG a Pro/E, berúc do úvahy kľúčové faktory procesu.

2. Výber materiálu

Základňa formy Standard Precision Simplified Small Gate používa uhlíkovú konštrukčnú oceľ, ako je oceľ 45. Vodiace stĺpiky a puzdrá sú vyrobené z ocele odolnej voči opotrebovaniu. Dutina a jadro sú vyrobené z vopred kalenej formovacej ocele, ako je P20 (HRC30-35). Štandardné diely pochádzajú od špecializovaných výrobcov.

3. Priebeh spracovania

- Hrubé opracovanie: Hrubé opracovanie formovacej dosky a dutiny s ponechaním 0,5-1 mm prídavku.

- Finish Machining: CNC obrábanie dutín, drôtové rezanie zložitých dielov a súčasné vŕtanie a rezanie závitov.

- Tepelné spracovanie: Temperovanie dutiny a jadra na HRC30-35 na zlepšenie odolnosti proti opotrebovaniu.

- Povrchová úprava: Leštenie kavity na Ra0,8μm.

4. Montáž a ladenie

Zostavte štandardné diely a dutinu/jadro, nainštalujte ich na vstrekovací stroj na skúšobné lisovanie a nastavenie parametrov. Upravte dutinu na základe výsledkov skúšobného lisovania a vyriešte bežné chyby.

Vývojové trendy

1. Štandardizácia a modularizácia: Zlepšite štandardizáciu, aby ste dosiahli rýchlu výrobu konfigurácií a skrátili cykly dodávok.

2. Inteligentná výroba: Kombinácia technológie digitálnej automatizácie na zlepšenie presnosti a efektívnosti spracovania.

3. Vysokoúčinné chladenie: Optimalizované usporiadanie vodného kanála na zlepšenie účinnosti chladenia pri kontrole nákladov.

4. Ľahký a dlhotrvajúci: Optimalizovaná štruktúra a materiály na zníženie hmotnosti, zlepšenie odolnosti proti opotrebovaniu a predĺženie životnosti.

Často kladené otázky

Q1: Na aké plastové výrobky je vhodná základňa formy Standard Precision Simplified Small Gate?

A1: Vhodné pre malé až stredne veľké plastové diely, ako sú kryty spotrebičov, tlačidlá elektronických výrobkov, nádoby na predmety dennej potreby, kancelárske doplnky atď. Zvlášť vhodné pre sériovo vyrábané výrobky s relatívne jednoduchými tvarmi, rovnomernou hrúbkou steny a nízkymi požiadavkami na vzhľad.

Q2: Aký je hlavný rozdiel medzi zjednodušenými základňami foriem a vysoko presnými základňami foriem?

A2: Hlavné rozdiely spočívajú v zložitosti štruktúry, úrovni presnosti a požiadavkách na kvalitu povrchu. Zjednodušené základne foriem odstraňujú zložité pomocné mechanizmy, prijímajú štandardizovanú jednoduchú štruktúru, kontrolujú rozmerovú presnosť v rozmedzí ± 0,05 mm a vyžadujú drsnosť povrchu Ra0,8 μm alebo menej. Náklady sú zvyčajne o 30% - 50% nižšie ako vysoko presné základne foriem.

Q3: Aké sú výhody bodových brán?

A3: Bodové závory majú malý priemer (zvyčajne 0,5 – 2 mm), výsledkom čoho sú menšie zárezy, ktoré sa dajú ľahko odstrániť a neovplyvňujú vzhľad produktu. Proces je kratší, čo je výhodné pre kompletné plnenie malých výrobkov a je vhodný najmä pre plastové materiály s dobrou tekutosťou, ako sú PP, ABS a PS.

Q4: Ako dlho trvá výrobný cyklus formy?

A4: Výrobný cyklus štandardnej presnej zjednodušenej základne formy pre malé brány je zvyčajne 2-4 týždne. Vďaka svojej jednoduchej štruktúre a menšiemu počtu spracovateľských krokov môže byť výrobný cyklus skrátený o 30% - 50% v porovnaní s vysoko presnými zložitými formami, čo umožňuje rýchlu reakciu na požiadavky trhu.

Q5: Ako si vybrať vhodné špecifikácie základne formy?

A5: Výber správnych špecifikácií základne formy si vyžaduje zohľadnenie faktorov, ako je veľkosť produktu, model vstrekovacieho stroja a požiadavky na objem výroby. Bežné špecifikácie zahŕňajú modely ako 2020, 2025, 3030 a 4040. Vo všeobecnosti je vhodné, aby veľkosť produktu bola do 80 % veľkosti dutiny formy. Odporúča sa zvoliť špecifikácie základne formy na základe maximálnych vonkajších rozmerov výrobku plus príslušná prirážka.
