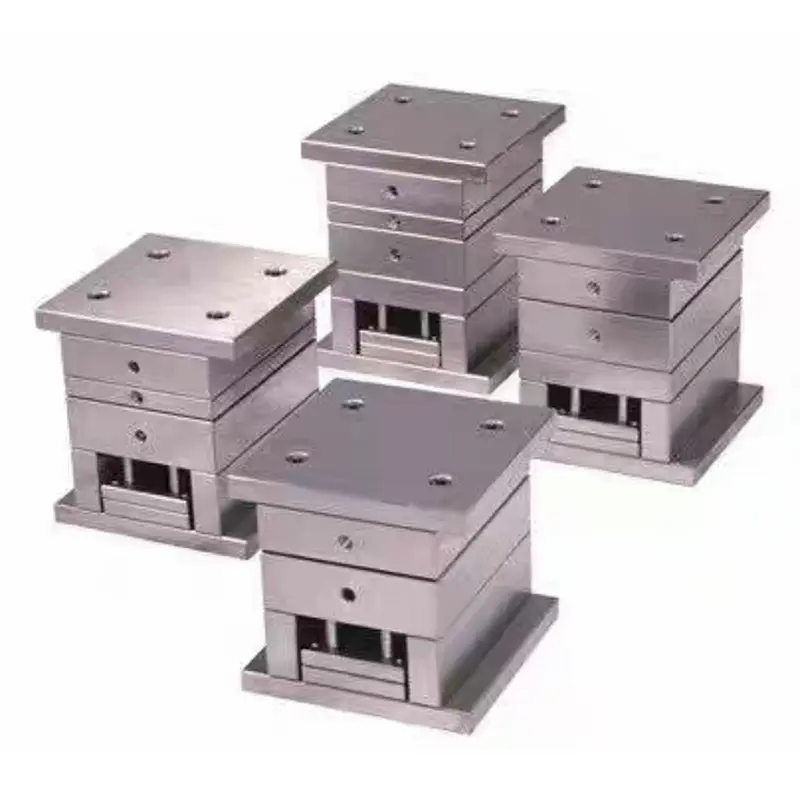

Štandardná presná základňa formy pre veľké brány

Základňa formy SIKAIDA Standard Precision Large Gate je špeciálne navrhnutá pre dvojdoskové vstrekovacie systémy. Využíva veľkú bránu pre stabilný tok taveniny a pohodlnú obsluhu, vďaka čomu je cenovo výhodnou voľbou pre hromadnú výrobu stredne presných plastových dielov. Ako spoľahlivý dodávateľ SIKAIDA dodržiava medzinárodné štandardy, zabezpečuje zameniteľnosť a konzistentnosť produktov a poskytuje rýchle doručovacie služby globálnym kupujúcim.

Štrukturálne vlastnosti

Táto základňa formy Standard Precision Large Gate má dvojdoskovú štruktúru, ktorá sa skladá zo štandardných komponentov, ako je pevná základná doska formy a pohyblivá základná doska formy. Vybavený presnými vodiacimi stĺpikmi a puzdrami, zaisťuje presné zarovnanie dutiny a jadra. Dizajn veľkého uzáveru umožňuje, aby tavenina vstúpila priamo do dutiny, čo má za následok nízky odpor toku, stabilné plnenie a kompatibilitu s bežnými štandardmi, ako sú LKM, HASCO a DME, čo ponúka silnú zameniteľnosť.

Aplikácie

Štandardná presná základňa formy pre veľké brány je vhodná na vstrekovanie väčšiny termoplastických plastov, ako sú PP a ABS, pričom spĺňa požiadavky na strednú presnosť tried IT7-IT8. Je široko používaný pri výrobe krytov domácich spotrebičov, automobilových interiérových dielov, krytov elektronických výrobkov a každodenného spotrebného tovaru, ako sú plastové vedrá.

Výrobné výhody

Základná séria foriem SIKAIDA ponúka významné výhody: Pokiaľ ide o náklady, zjednodušené procesy a vysoké využitie štandardných dielov znižujú náklady o 30% - 50% v porovnaní s vysoko presnými formami; pokiaľ ide o čas cyklu, vysoká štandardizácia umožňuje dokončenie výroby za 15-25 dní, čo skracuje čas o viac ako 40% v porovnaní so zákazkovými vysoko presnými formami; z hľadiska údržby jednoduchá konštrukcia a štandardizované komponenty uľahčujú každodennú údržbu a znižujú prestoje.

Technické parametre

Štandardná presnosť: Large Gate Mold Base presný stupeň IT7-IT8, drsnosť povrchu Ra 0,8-1,6μm; základ formy vyrobený z ocele 45# alebo predkalenej ocele P20, dutina a jadro vyrobené z P20, 718H a iných formovacích ocelí; rozteč kanálov chladiacej vody 80-120 mm, rozteč čapov mechanického vyhadzovača 150-200 mm, vhodné pre 50-500 tonové vstrekovacie stroje.

Výrobný proces

1. Fáza návrhu

Fáza návrhu využíva softvér ako UG a SolidWorks na dokončenie 3D modelovania a návrhu dutín/jadra, generovanie zoznamu štandardných dielov a ich obstaranie a výstupné výkresy na usmernenie následného spracovania.

2. Fáza spracovania

Fáza spracovania pozostáva z troch častí: hrubé opracovanie na odstránenie prebytočného materiálu, opracovanie rovín a otvorov hlavných častí; dokončovacie obrábanie pomocou vysokorýchlostného CNC obrábania presných dielov na zabezpečenie rovinnosti deliacej plochy a presnosti kanálov chladiacej vody; povrchová úprava zahŕňa temperovanie dutiny a jadra, jemné brúsenie deliacej plochy a leštenie vonkajšieho povrchu podľa potreby.

3. Montáž a ladenie

Montáž a ladenie začína inštaláciou štandardných komponentov, ako sú vodiace stĺpiky a vodiace puzdrá. Po otestovaní tesnosti chladiaceho systému vodou sa na vstrekovacom stroji spustí skúšobná forma na nastavenie parametrov. Hromadná výroba môže začať po tom, čo prvý kus prejde kontrolou.

Vývojové trendy

Vývoj základne formy Standard Precision Large Gate vykazuje štyri hlavné trendy: štandardizácia a modularizácia zlepšujú zameniteľnosť a skracujú čas cyklu; vysokoúčinná technológia spracovania zvyšuje presnosť a efektivitu; inteligentná výroba umožňuje monitorovanie a optimalizáciu výroby; a ľahký a energeticky úsporný dizajn znižuje náklady a spotrebu energie.

SIKAIDA Standard Precision Large Gate Mold Base kombinuje jednoduchosť, efektívnosť a hospodárnosť, vďaka čomu je základným zariadením pre všeobecné vstrekovanie plastov. Využitím svojich profesionálnych tovární v Číne spoločnosť SIKAIDA neustále optimalizuje kvalitu a poskytuje stabilné a nákladovo efektívne riešenia základne foriem pre globálny výrobný priemysel.
