Automobilová vstrekovacia forma predného nárazníka

Vstrekovacia forma karosérie predného nárazníka pre automobilový priemysel je základným zariadením pre vonkajšie diely automobilov, ktoré sa používa na výrobu komponentov prednej ochrany vozidiel. Vyvinul sa z kovových lisovaných dielov na ľahké plastové diely. Formy SIKAIDA integrujú pokročilé konštrukčné a výrobné možnosti s prísnou kontrolou kvality počas celého výrobného procesu, čo zaisťuje stabilné a odolné produkty.

Podrobnosti o produkte

1. Štruktúra a funkcia produktu

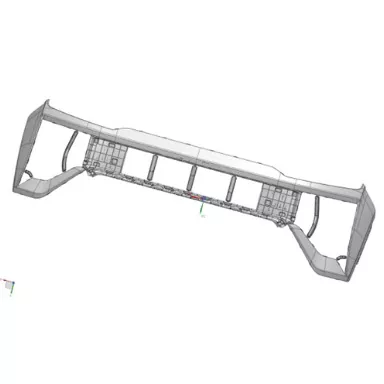

Táto vstrekovacia forma na karosériu predného nárazníka sa používa na výrobu krytov predného nárazníka. Plastový nárazník pozostáva z vonkajšieho panelu, tlmiaceho materiálu a oceľového priečneho nosníka. Je k dispozícii v dvoch typoch deliacej čiary: vonkajšia deliaca čiara (viditeľná deliaca čiara) a vnútorná deliaca čiara (skrytá deliaca čiara, vhodná pre vozidlá strednej až vyššej triedy). Medzi základné funkcie patrí ochrana pred kolíziou, inštalácia komponentov, vetranie, dekorácia a ochrana chodcov.

2. Aplikácia materiálu

Nárazník využíva systém PP+EPDM+TD20 s PP ako základným materiálom, EPDM zvyšujúcim elasticitu a TD20 zosilňujúcim tuhosť. Materiály sú ľahké, odolné voči nárazom, poveternostným vplyvom, ľahko spracovateľné, cenovo výhodné a recyklovateľné, spĺňajú požiadavky výroby a ochrany životného prostredia.

3. Špecifikácie produktu a presnosť

Typické rozmery vstrekovacej formy karosérie automobilového predného nárazníka sú približne 2 000 mm × 800 mm × 700 mm, s priemernou hrúbkou steny 3,0 mm a hmotnosťou 4 – 5 kg. Rozmerová presnosť je ±0,05 mm, povrchová úprava Ra≤0,4μm, montážna vzdialenosť 0,5-1 mm a rozdiel vo výške vnútornej deliacej čiary ≤0,05 mm.

Vlastnosti a aplikácie produktu

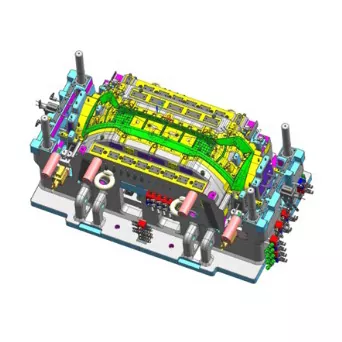

1. Vlastnosti štruktúry formy

Automobilová vstrekovacia forma predného nárazníka využíva integrovanú pohyblivú a stacionárnu formu. Základňa formy je vyrobená z materiálu QT500 a dutina/jadro je vyrobené z ocele P20 alebo 718. Deliaca plocha je optimalizovaná a vnútorná deliaca čiara môže byť skrytá. Equipped with a multi-point hot runner gating system, a combined cooling system, an ejector block system, and a stable core-pulling mechanism, it balances performance and ease of processing.

2. Výhody aplikácie

Vstrekovacia forma karosérie automobilového predného nárazníka vyhovuje normám GB17354-1998 a chráni vozidlá pri kolíziách pri nízkej rýchlosti; je o viac ako 40 % ľahší ako kovové nárazníky, čím sa znižuje spotreba paliva; ponúka vysokú voľnosť dizajnu, silnú funkčnú integráciu, vynikajúcu odolnosť voči poveternostným vplyvom a dlhú životnosť.

3. Typické aplikácie

Široko používané v rôznych osobných vozidlách: ekonomické autá uprednostňujú náklady, využívajúce vonkajšie deliace čiary a materiály PP+EPDM+T15; automobily strednej a vyššej triedy uprednostňujú estetiku, využívajúce vnútorné deliace čiary a materiály PP+EPDM+TD20; nové energetické vozidlá uprednostňujú odľahčenie a inteligentné prvky; SUV a MPV uprednostňujú aerodynamiku a terénne schopnosti.

Výrobný proces

1. Dizajn formy

Prostredníctvom analýzy štruktúry produktu a optimalizácie simulácie toku formy MOLDFLOW sa vykonáva podrobný návrh základných mechanizmov, ako sú deliace čiary, hradlovanie a chladenie, aby sa zabezpečil vedecký návrh.

2. Výroba foriem

Používa sa základňa formy QT500 a materiály dutiny/jadra P20/718H. Presné obrábanie, nitridačné tepelné spracovanie a zrkadlové leštenie zaisťujú kvalitu formy.

3. Vstrekovanie

Materiály sa sušia pri 80-100 °C počas 2-4 hodín, potom sa vstrekujú podľa špecifikácií (tvarovací cyklus 10-15 sekúnd). Po vylisovaní sa vykoná vybratie brány, kontrola a balenie s povrchovou úpravou podľa potreby.

4. Kontrola kvality

Full-process quality control ensures product appearance is defect-free, dimensions conform to drawings, and performance meets standards, passing multiple performance tests.

Vývojové trendy:

1. Technológia materiálov

Materiály vstrekovacích foriem automobilového predného nárazníka sa vyvíjajú smerom k ľahkým (kompozitné materiály), vysokému výkonu, šetrnosti k životnému prostrediu (recyklovateľné) a inteligencii (inteligentné materiály) na podporu inteligentného riadenia.

2. Technológia foriem

Široké používanie vnútorných deliacich línií, viacbodových horúcich vtokov a technológií konformného chladenia zlepšuje automatizáciu a inteligenciu foriem, skracuje cykly a zvyšuje efektivitu.

3. Priemyselné trendy

Dopyt v priemysle sa zvyšuje, koncentrácia priemyslu stúpa, digitálna transformácia sa prehlbuje a technológia sa rozširuje aj do oblastí, ako je robotika.
